GONIOMAT A 全自动型

GONIOMAT A系列测角仪易于使用,其测量结果客观、可重复。

它的测量是自动进行的,可靠且不需要操作人员干预,比如:在存在多个反射像时无需对样品表面哈气或手工选择正确的信号。

它可以生成清晰的测量报告,并可轻松集成到现有的文档之中(比如微软® 的Office)。

GONIOMAT测角仪世界销售超过30台。

新推出的GONIOMAT A-HR全自动高精度型用户包括多家欧洲国家计量机构、多家光学生产厂家。

主要技术指标

GONIOMAT A5测量精度:± 1.5"
GONIOMAT A测量精度:± 0.7"
GONIOMAT A-HR测量精度:± 0.4"

测量任务

测量棱体的平面角,特别是90º直角棱体
多面棱体的角度测量
光楔测量
微棱体角度测量
角规测量
偏转角评估
塔差测量

优势

快速适应不同高度的样品
精密测量塔差
抑制后反射
可以测量极小的表面
通过“虚拟倾斜平台”节省测量时间(无需调节测量平台)
对邻近的光线低敏感
无需变更配置或软件即可测量折射角
在自准直仪的波长上测量折射率
如果存在多个反射图像,可以自动、可靠的进行图像分离

GONIOMAT A5创新的优势

与传统的测角仪相比,GONIOMAT A5具有如下优势:

方便替换的测量平台,带有3点支撑
精密气浮及无需维护的驱动
特别高精密的自准直仪,大测量范围,并配有一台数字相机
自准直图像的三维获取及分析
集成测量数值的光束跟踪分析

GONIOMAT A / A-HR创新的优势

与传统的测角仪相比,GONIOMAT A / A-HR具有如下优势:

三个方便替换的测量平台,带有3点支撑
精密气浮及无需维护的皮带驱动
特别高精密的自准直仪,大测量范围,并配有高分辨率相机
自准直图像的三维获取及分析
集成测量数值的光束跟踪分析

测量设置

GONIOMAT A系列包括了一个气浮转台、一个(GONIOMAT A5)或三个(GONIOMAT A / A-HR)带有3点支撑的可互换的测量平台、一个角度编码器,一个带有USB接口的电子自准直仪,一个配有控制器的马达驱动器和GONIOMATIK软件。该软件自动从自准直图像和其相应的编码器位置中计算出精确的表面位置。

测量步骤

操作人员将样品放在测量转台上
操作人员在软件菜单上选择样品的类型(棱体、多面棱镜等)
操作人员开始自动测量进程
软件通过自动旋转测量转台自动获取各个表面位置
基于对测量数值的光学光线跟踪分析,软件重建样品的几何形状
软件输出各表面的角度数值

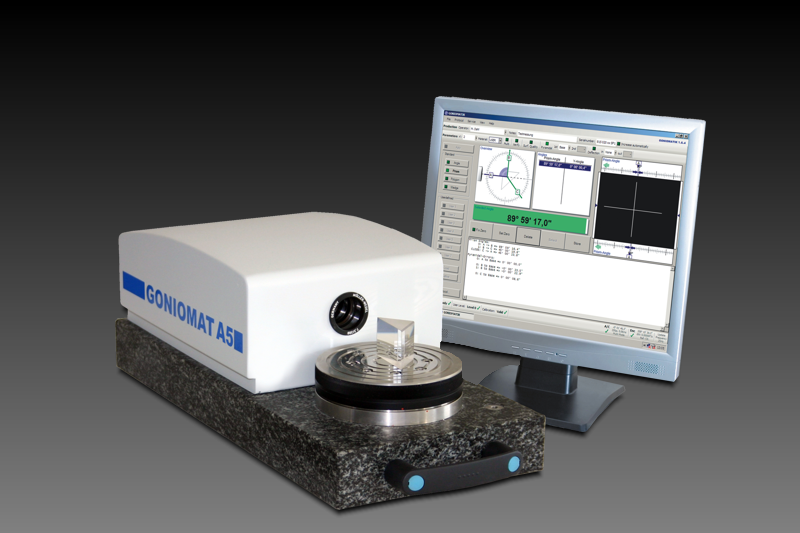

GONIOMAT A5 全自动测角仪

全自动GONIOMAT A5是基于半自动的GONIOMAT M系列设计,因此它同样易于使用、紧凑、便携并且灵活。它另一优势是无需压缩空气!

GONIOMAT A5是车间和实验室的理想仪器,也可以应用于来货及出厂检测。 得益于它的马达驱动的测量转台,它可以全自动的进行测量。这使它成为测量大批量元件的理想工具。

GONIOMAT A5的精度为± 1.5秒,通过GONIOMATIK软件操作。它是全自动GONIOMAT系列中划算的型号。

订货号 241 631
测量范围 360°
不确定度(多次测量)* ** ±1.5
不确定度(单次测量)* ±2.5
不确定度(塔差测量)* *** ±3.0
最大塔差角度 ± 20
操作温度 °C 20 ± 2
最小表面面积(未镀膜玻璃) mm² 0.5
最大样品直径 mm 125
最大样品重量 kg 10
转台台面直径 mm 125
自准直仪焦距 mm 200
自准直仪通光孔径 mm 28
基本尺寸(不含计算机) mm 480 x 202
重量 kg 19
计算机连接/电源供应 USB 2.0

* 依据GUM

** 需要在旋转编码器上以90°间隔测量四次,样品表面λ/4 p.v.,30x30 mm

*** 借助一个三点基座

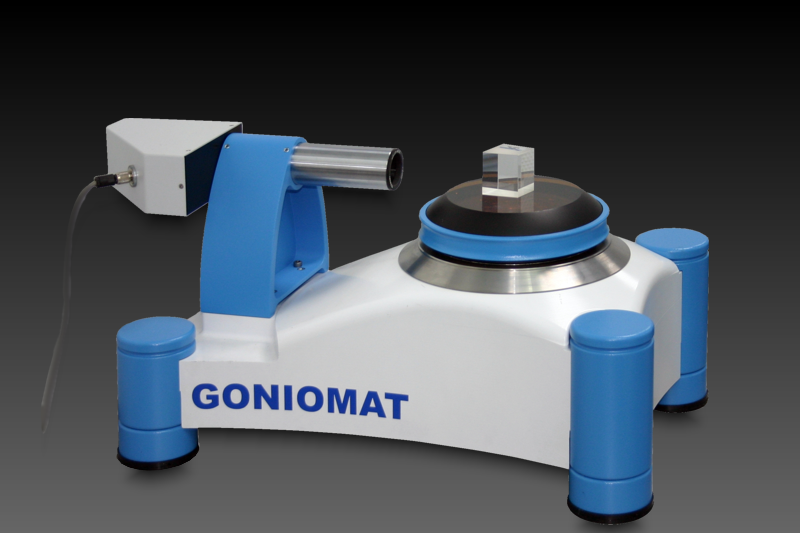

GONIOMAT A / A-HR 全自动测角仪

全自动可以测量角度和光学棱镜,多面棱镜、光楔和量角规。GONIOMAT A / A-HR是车间和实验室的理想仪器,也可以应用于来货及出厂检测。GONIOMAT A / A-HR可以无需用户干预,自动、可靠的完成测量。

对测量数值的光束跟踪分析是其可靠性的保障,这也是此类仪器的特性。

GONIOMAT A的精度为± 0.7秒,GONIOMAT A-的精度为± 0.4秒。

描述 单位 GONIOMAT A GONIOMAT A-HR
订货号 241 641 241 643
测量范围 360° 360°
不确定度(多次测量)* ** ± 0.7 ± 0.4
不确定度(单次测量)* ± 1.5 ± 0.6
不确定度(塔差测量)* ± 2.0 ± 1.0
最大塔差角度 ± 20 ± 20
最小表面面积(未镀膜玻璃) mm² 0.5 0.5
最大样品直径 mm 210 210
最大样品重量 kg 10 10
转台台面直径 mm 160/122/85 160/122/85
自准直仪焦距 mm 200 200
自准直仪通光孔径 mm 28 28
基本尺寸(不含计算机) mm 600x300 600x300
基本尺寸,带测量罩 mm 700x700 700x700
环境条件 °C 20 ±1 20 ±1
空气供应(清洁干燥,超微过滤)*** Bar/ l /min 5/20 5/20

* 依据DIN 1319

** 需要在旋转编码器上以90°间隔测量四次,样品表面λ/4 p.v.,30x30 mm

*** 处理设备不在供货范围

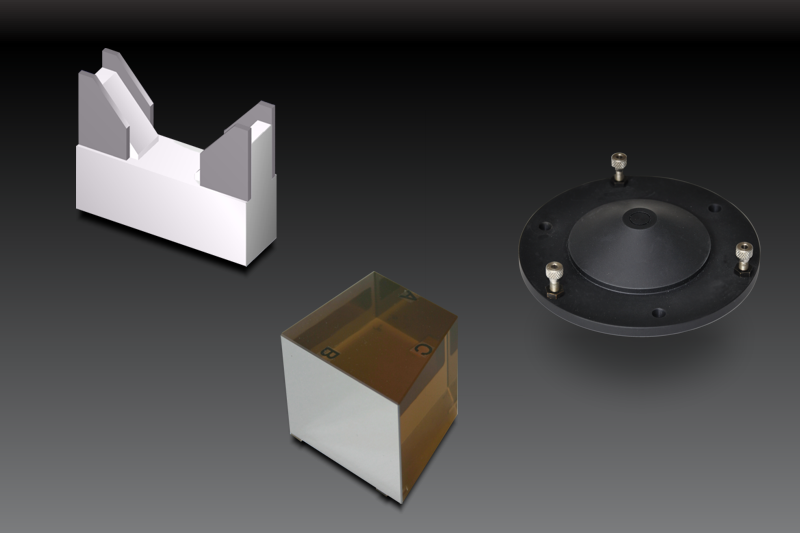

推荐附件:

针对你的测量任务,我们有多种与GONIOMAT A测角仪配套的附件。

下面是我们提供的选件。

如需更多信息,请联系我们
