新型测角仪A PLUS

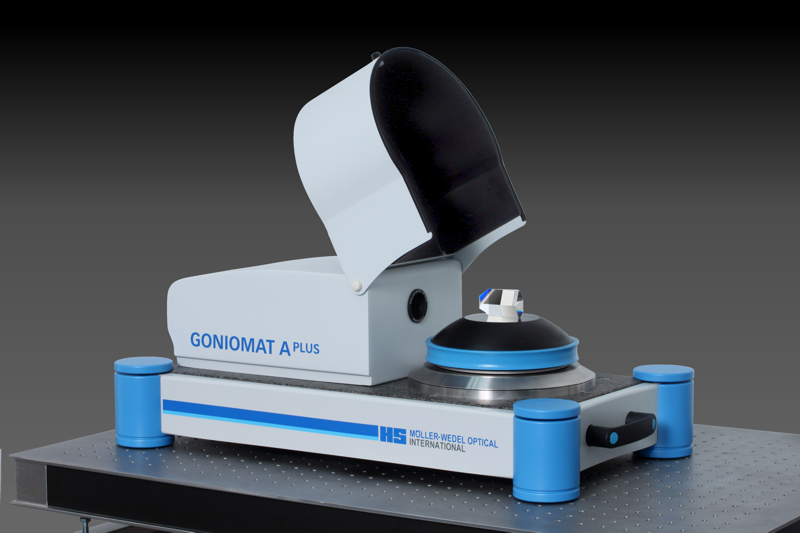

新型测角仪A PLUS 该产品由MÖLLER-WEDEL OPTICAL GmbH设计和生产,GONIOMAT A PLUS 是全新的全自动测角仪。与其它GONIOMAT系列测角仪一样,它是不可或缺的测量光学棱镜,多棱镜和光楔角度的仪器。 此外,它可以用于测量角度块的角度。GONIOMAT APLUS非常适用于检测实验室和车间,以及检查入厂和出厂光学部件。

主要优势

全新设计的GONIOMAT A PLUS不但拥有GONIOMAT M的
紧凑、灵活和便捷,还拥有与GONIOMAT A-HR相同的可达到0.4″的超高精度

特点

• 通过使用“虚拟倾斜台”节省时间
• 测量数据的集成光线追踪分析
• 在多个反射图像的情况下可自主和可靠的进行图像分离
• 带有间隙和免维护驱动的精密轴承和角度编码器
• 不需要压缩空气
• 具有较大测量范围的特殊高精度自准直仪和数码相机
• 自动准直图像的三维采集和分析
• 集成的激光探测器,可以轻松找到最小的样品表面
• 集成的测量单元
• 通过一根USB电缆连接整个系统
• 可根据要求扩展不同波长的折射率测量

测量过程

• 操作员将样本放在测量台上
• 操作员通过软件菜单选择样本类型(棱镜,多面镜等)
• 操作员启动自动测量过程
• 软件通过自动旋转测量表获取所有表面位置
• 软件利用测量数据的光线追踪分析来重建棱镜的几何形状
• 软件输出表面角度

测量设置

GONIOMAT APLUS包括一个带精密轴承和无间隙驱动的圆台,三点支撑的可互换测量台,角度编码器,带有USB端口的电子自准直仪,驱动器和GONIOMATIK软件。软件自动从自动准直图像及其对应的编码器位置计算精确的表面位置。

订货号 241 661
测量范围 360°
不确定度(多次测量)* ** ±0.4
不确定度(单次测量)* ±0.6
不确定度(塔差测量)* *** ±1.0
操作温度 °C 20 ± 1
最小表面面积(未镀膜玻璃) mm² 0.5
最大样品直径 mm 210
最大样品重量 kg 10
转台台面直径 mm 125
自准直仪焦距 mm 200
自准直仪通光孔径 mm 28
基本尺寸(不含计算机) mm 610 x 340
重量 kg 35
计算机连接 USB 3.0
电源供应 100-240 V AC
