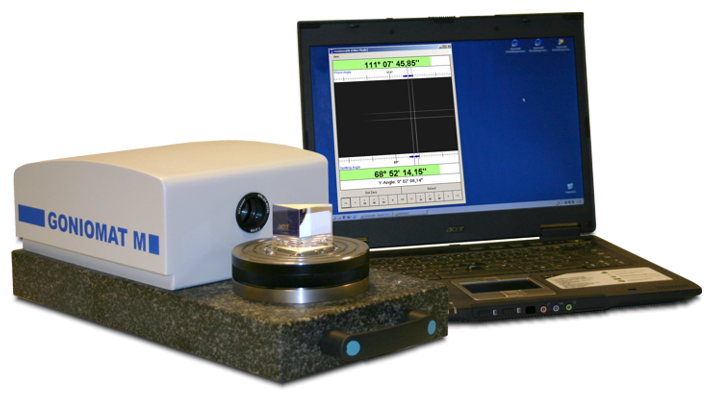

GONIOMAT M 半自动型


GONIOMAT M是一台半自动的测角仪,配有自动电子图像评估装置,可以广泛用于测量各种光学元件的角度(如棱体、多面棱镜和楔角)。它还可以用于测量角规。

我们的软件将自动生成虚拟倾斜平台,无须人工调平,软件将自动测量出棱镜角度及塔差。

GONIOMAT M可以应用于测量实验室、车间,以及生产中的来货和最终检验。

GONIOMAT测角仪世界销售超过30台。 新推出的GONIOMAT A-HR全自动高精度型用户包括多家欧洲国家计量机构、多家光学生产厂家。

主要优势

虚拟倾斜台面,无需精细调平
角度和塔差测量一次完成
测量快速、简便,配有智能控制面板

GONIOMAT M 半自动型

德国MÖLLER-WEDEL OPTICAL GmbH的GONIOMAT M分为以下2个精度等级:

GONIOMAT M5系列 精度:± 1.5"
GONIOMAT M10 精度:± 2.5"

通过内置的最新CCD相机科技、MÖLLER-WEDEL OPTICAL标准组件以及我们创新的软件设计,我们的GONIOMAT M可以实现了如下改进:

只需将反射面粗略的调向自准直仪光轴,无需精密找准
通过角度编码器自动获取自准直图像
软件自动“虚拟”平台取代传统机械倾斜平台,无需耗费时间调平机械倾斜平台

测量任务

测量棱体的平面角,特别是90º直角棱体
多面棱体的角度测量
光楔测量
微棱体角度测量
角规测量
偏转角评估
塔差测量

优势

极短测量时间
通过电子图像评估消除主观测量误差
角度、塔差测量一次完成
生成测量结果报告
易于使用,上手迅速
直接由电脑USB 2.0端口供电,紧凑便携

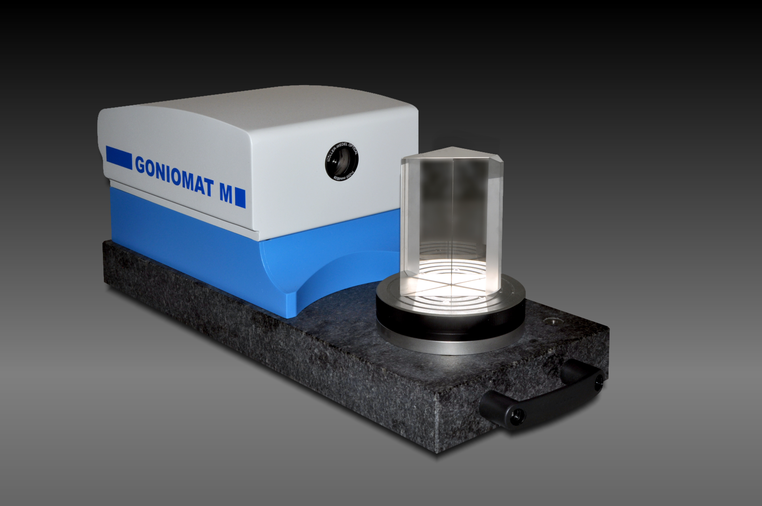

GONIOMAT M5 XL

MÖLLER-WEDEL OPTICAL的GONIOMAT M产品系列新增加了半自动GONIOMAT M5 XL型号,以测量非常大的棱镜和平面光学元件,最大直径可达250 mm。其光轴与转台上沿的高度为90 mm。其它所有主要技术直播与熟知的GONIOMAT M5测角仪相同。

测量原理

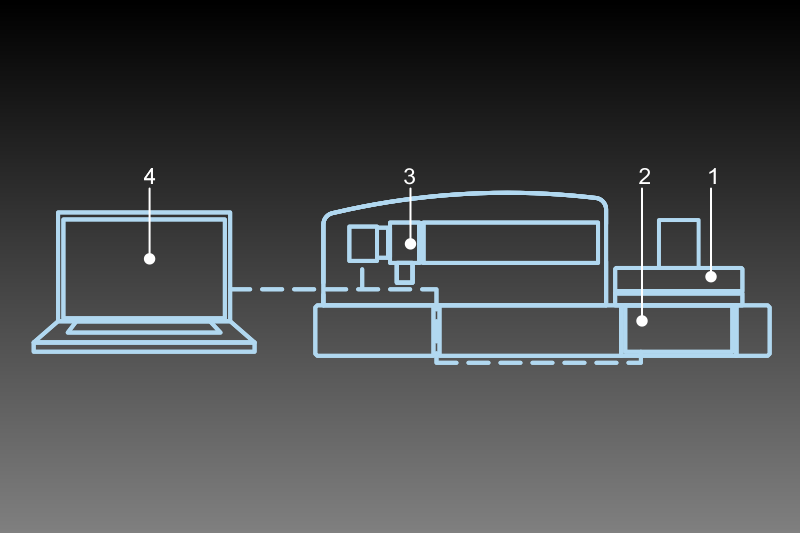

每一台GONIOMAT M系列型号均由-个转台(1)、一部角度编码器(2)、一台带USB连接的电子自准直仪(3)和GONIOMATIK软件(4)构成。

软件将调整自准直图像和角度编码器,因此,受测表面只需大体对准自准直仪的光轴即可。

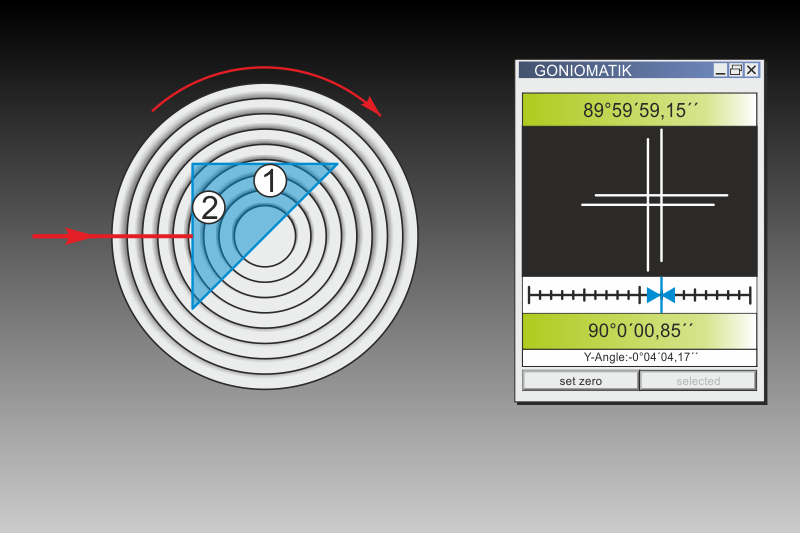

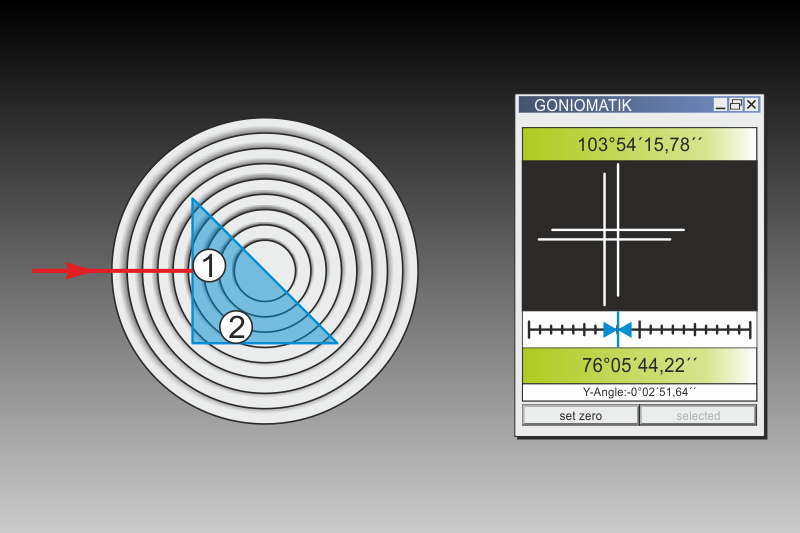

放置棱镜,将其第一面旋至自准直仪,直至其自准直图像出现在测量窗口

将此测量位置设置为零(set zero)

旋转下一个面至自准直仪
当新的自准直图像出现在测量窗口时,两个面的角度数值即会显示出来
测量360° 后,各个面的角度数值及塔差即会显示出来

技术数据

描述 单位 GONIOMAT M5 GONIOMAT M5 XL GONIOMAT M10
订货号 241 605 241 625 241 610
测量范围 360 360 360
不确定度(多次测量)* ** ±1.5 ±1.5 ±2.5
不确定度(单次测量)* ±2.5 ±2.5 ±5.0
不确定度(塔差测量)* *** ±10.0 ±10.0 ±15.0
最大塔差角度 20 20 20
最小表面面积(未镀膜玻璃) mm² 0.5 0.5 0.5
最大样品直径 mm 125 250 125
最大样品重量 kg 10 10 10
台面直径 mm 125 125 125
自准直仪焦距 mm 200 200 200
自准直仪通光孔径 mm 28 28 28
基本尺寸(不含计算机) mm 490x250 560 x 202 490x250
重量 kg 19 26 19
PC连接/电源供应 USB 2.0 USB 2.0 USB 2.0

* 依据DIN 1319

** 需要在旋转编码器上以90°间隔测量四次,样品表面λ/4 p.v., 30x30 mm

*** 借助一个三点基座

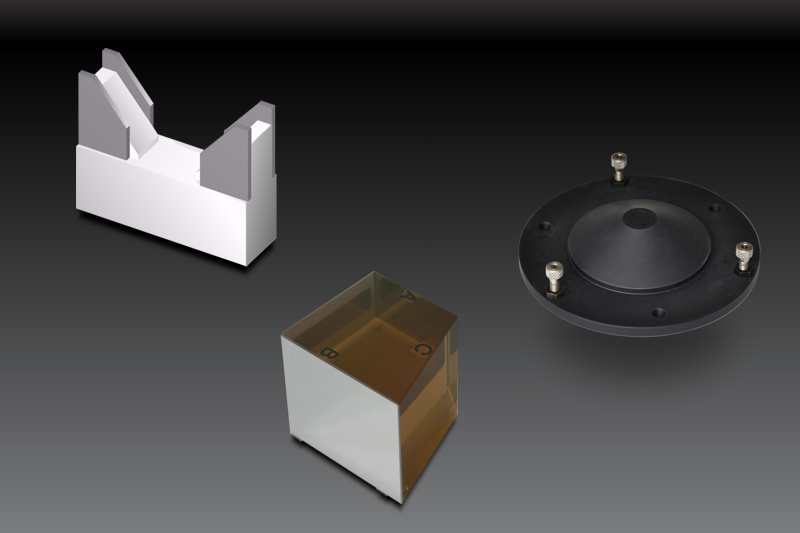

推荐附件:

针对你的测量任务,我们有多种与GONIOMAT M测角仪配套的附件。

下面是我们提供的选件。

如需更多信息,请联系我们
