激光干涉仪VI-direct系列

第六代菲索(Fizeau)干涉仪可选光管测试直径:10,16,28,50至100 mm(通过额外的扩展系统可以扩大至150 mm)。

它可以水平、垂直或倾斜使用,灵活适用于多种特定用途,并且,因为它经济划算,可替代传统的激光干涉仪。

技术数据

激光干涉仪型号 VI-direct 10 VI-direct 16 VI-direct 28
订货号 244 306 244 307 244 308
激光干涉仪类型 Fizeau Fizeau Fizeau
相机分辨率 1600x1200像素 1600x1200像素 1600x1200像素
激光器 光纤耦合的氦氖激光器
632.8 nm波长
光纤耦合的氦氖激光器
632.8 nm波长
光纤耦合的氦氖激光器
632.8 nm波长
测试口径 3至10 mm 4至16 mm 7至28 mm
肉眼评估的测量不确定度 λ/10 λ/10 λ/10
计算机评估的测量不确定度 λ/20 λ/20 λ/20
通光孔径10,16,28 mm

通光孔径10,16,28 mm

通光孔径50 mm

通光孔径50 mm

通光孔径100 mm

通光孔径100 mm


通光孔径10,16,28 mm

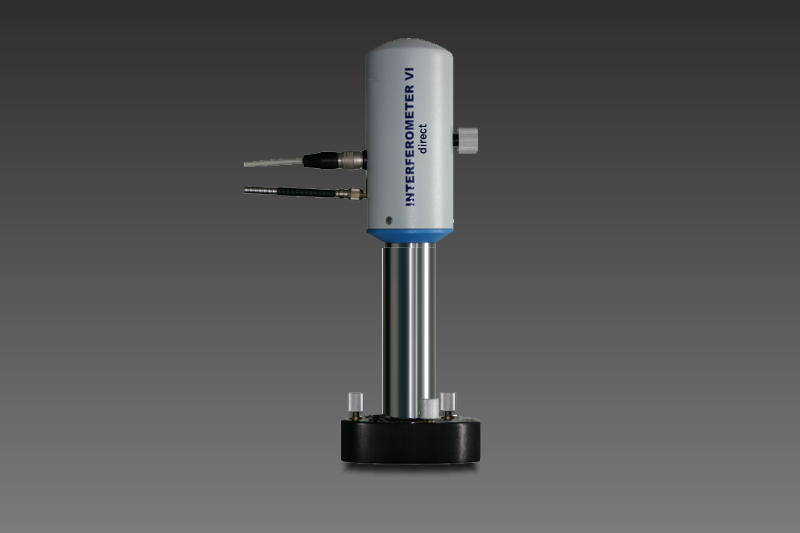

激光干涉仪VI-direct,通光孔径10,16,28 mm,可以测量的工件直径范围从3至28 mm。根据你的应用,你可以选择你理想的测试场直径范围,并选择632.8 nm波长的氦氖激光器(稳频或非稳频)或635 nm波长的激光二极管。

通光孔径50 mm

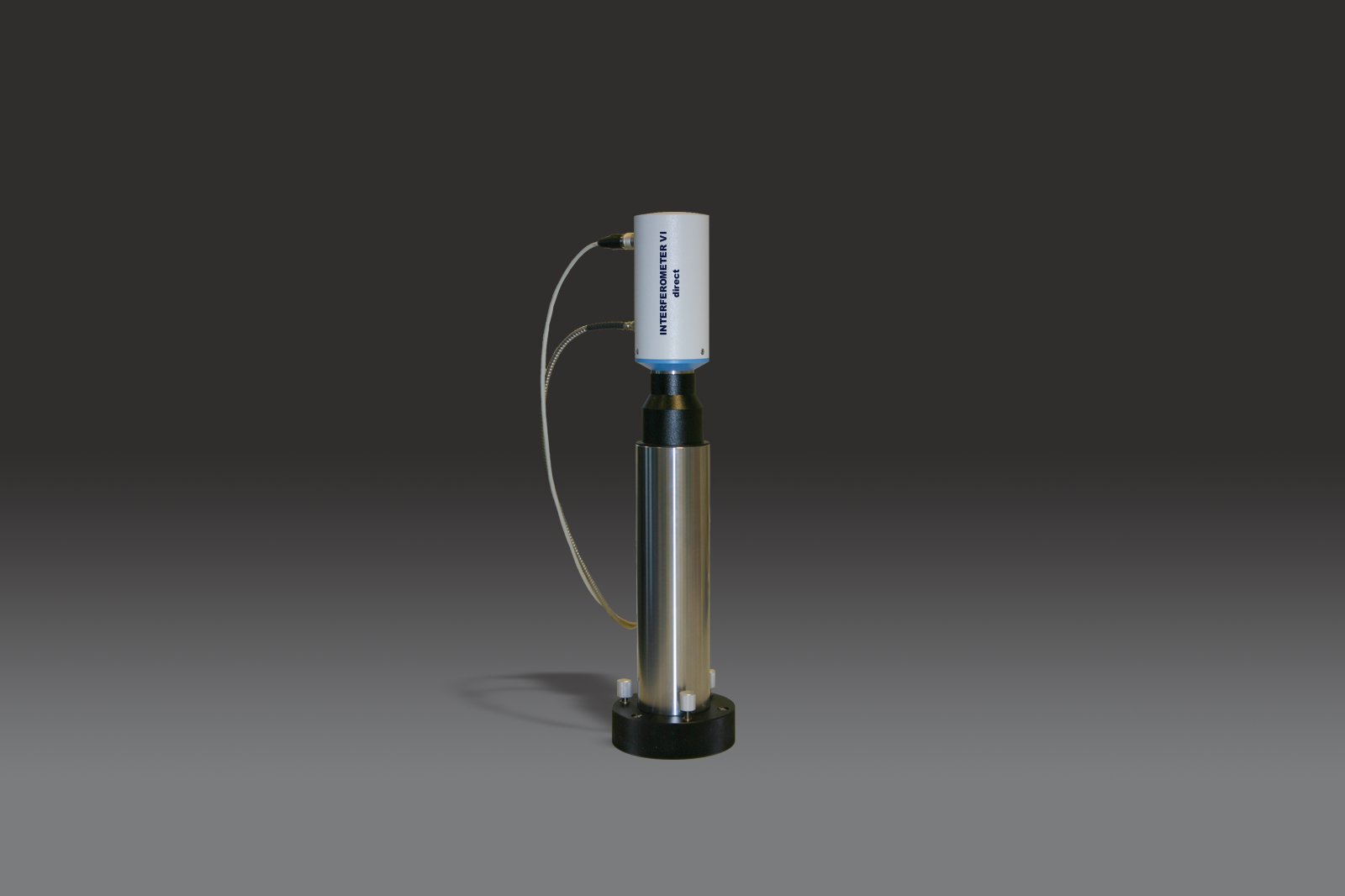

激光干涉仪VI-direct,通光孔径50 mm,可以测量的工件直径范围从12至50 mm。根据你的应用,你可以选择你理想的测试场直径范围,并选择632.8 nm波长的氦氖激光器(稳频或非稳频)或635 nm波长的激光二极管。

通光孔径100 mm

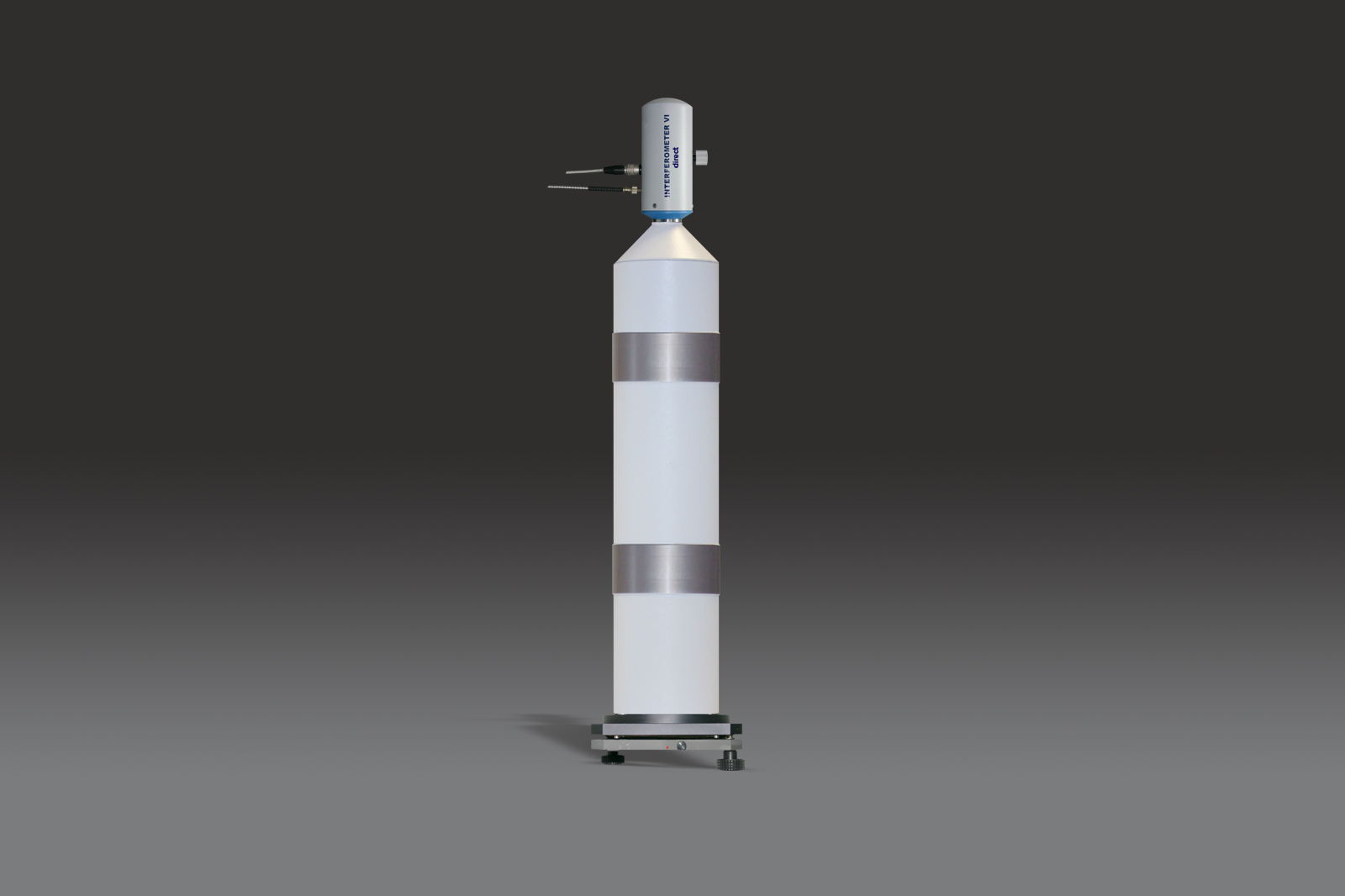

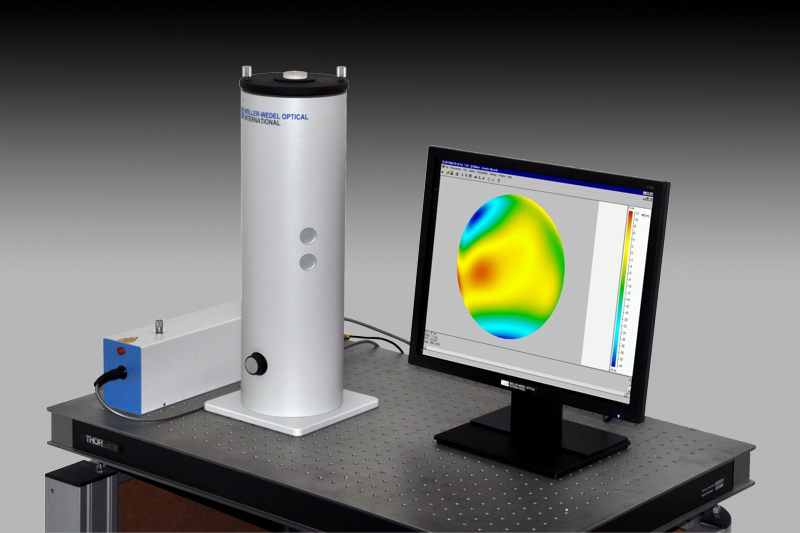

激光干涉仪VI-direct,通光孔径100 mm,可以测量的工件直径范围从25至100 mm,也可以扩大到150 mm(通过额外的扩展系统)。根据你的应用,你可以选择你理想的测试场直径范围,并选择632.8 nm波长的氦氖激光器(稳频或非稳频)或635 nm波长的激光二极管。

推荐附件:

针对你的测量任务,我们有多种与VI-direct配套的附件。

下面是我们提供的选件。

如需更多信息,请联系我们

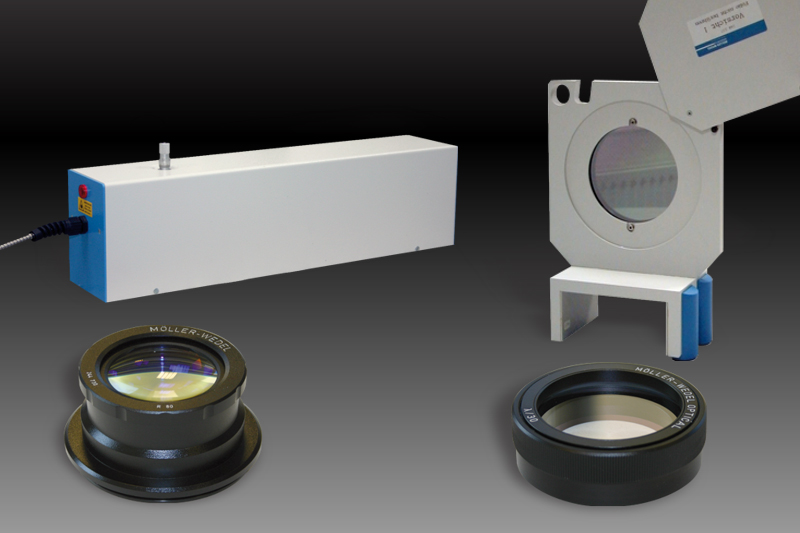

激光器

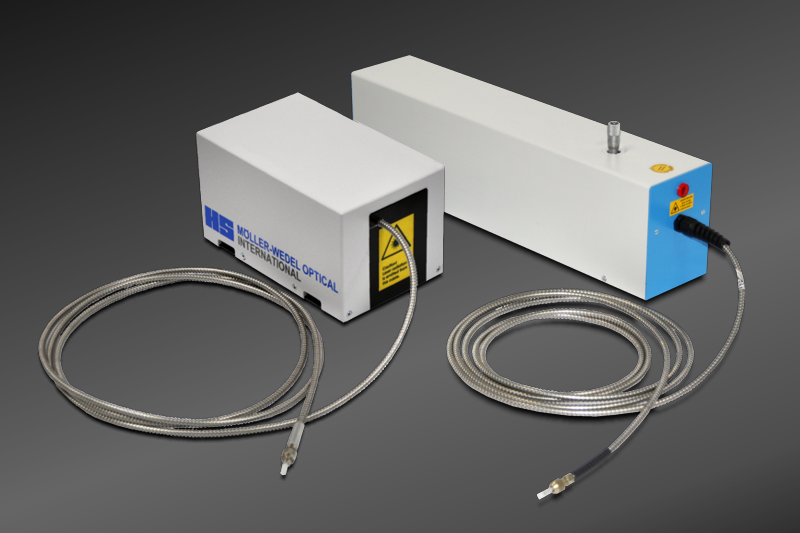

我们提供为激光干涉仪VI-direct系列提供光纤耦合的稳频或非稳频的氦氖激光器(λ=632.8 nm)或稳频激光二极管(λ=635 nm)。

注意:此激光器特别为激光干涉仪VI-direct系列设计,不能用于其它产品。

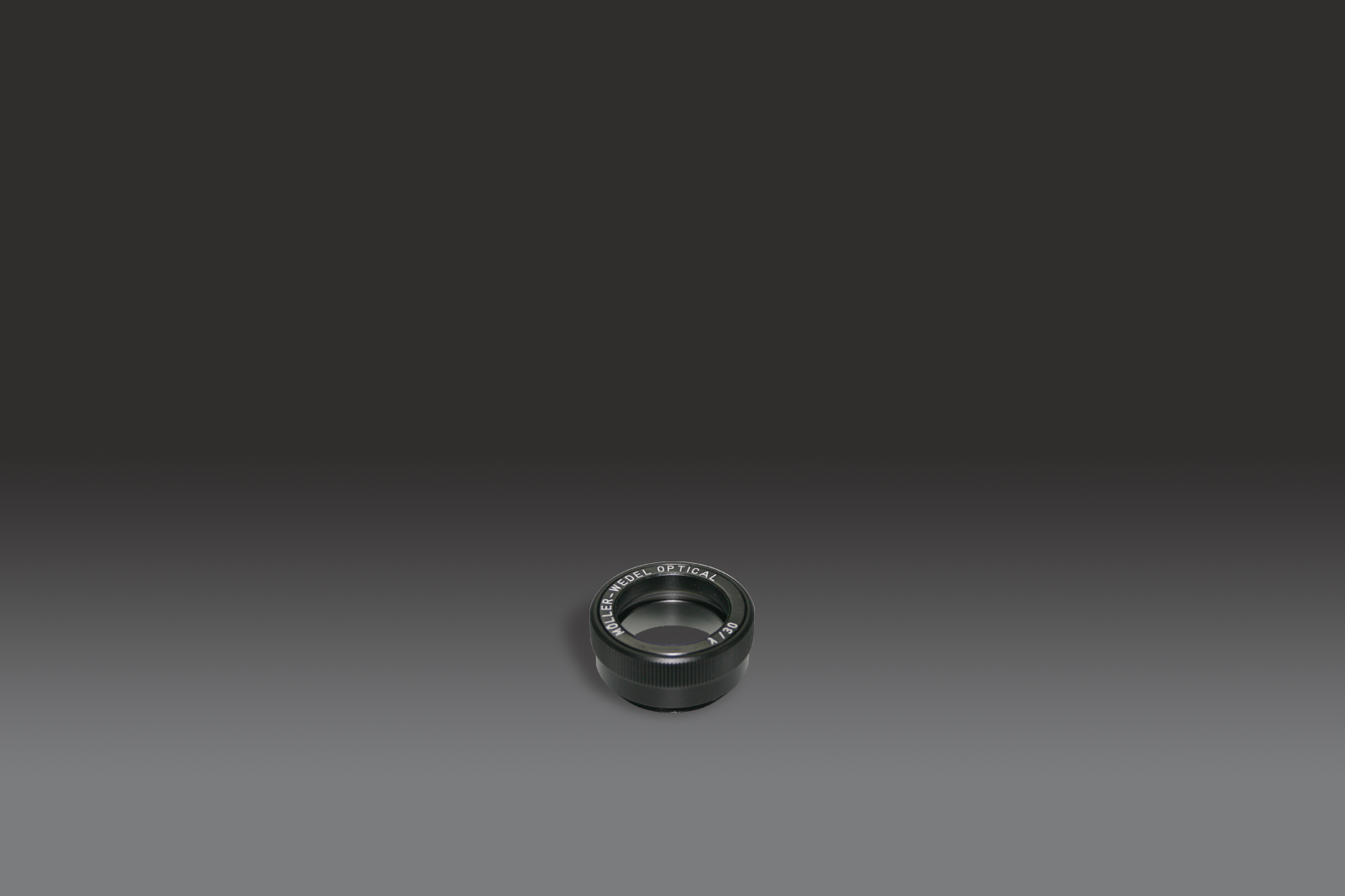

标准平晶D30(λ/30)

订货号 描述 说明
244 351 标准平晶D30 用于激光干涉仪VI-direct/通光孔径 10,16,28 mm及微型激光干涉仪VI-direct

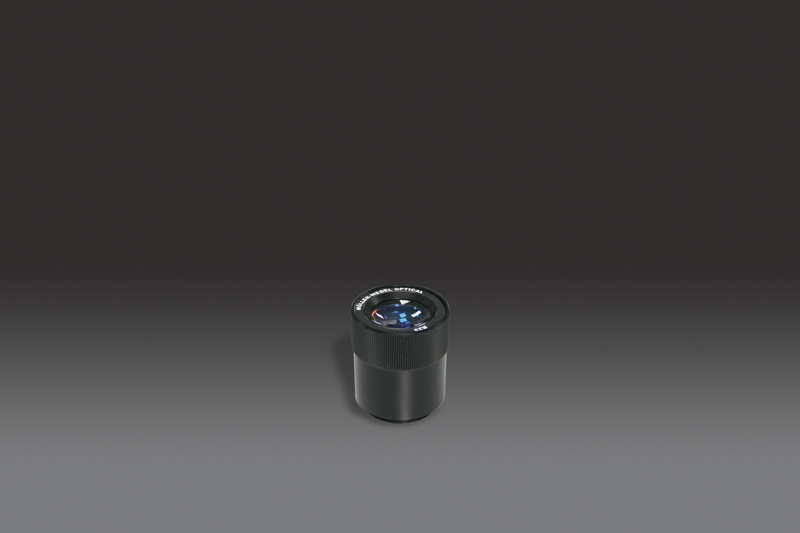

参考球面标准镜M36 x 0.75

订货号 描述
244 381 参考球面标准镜 R20
244 382 参考球面标准镜 R35
244 383 参考球面标准镜 R54
244 384 参考球面标准镜 R87
244 385 参考球面标准镜 R175

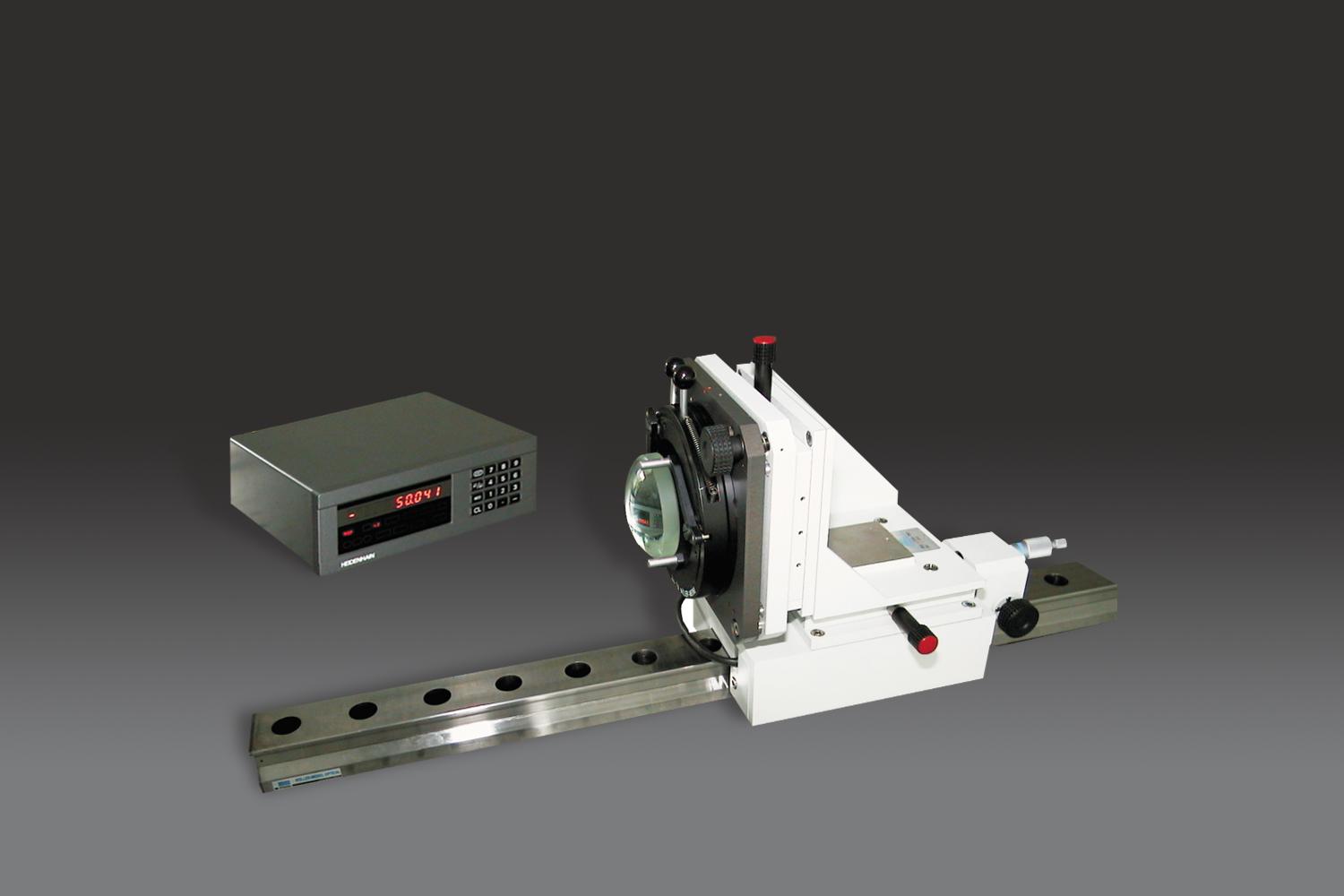

水平曲率半径测量导轨

MÖLLER-WEDEL OPTICAL为球面曲率半径测量提供了不同长度的磁力测量导轨,并为不同尺寸的样品提供了可调夹具。

订货号 描述
244 285 测量单元 400 mm
244 286 测量单元 600 mm
244 236 测量单元 1000 mm
244 287 测量单元 1400 mm

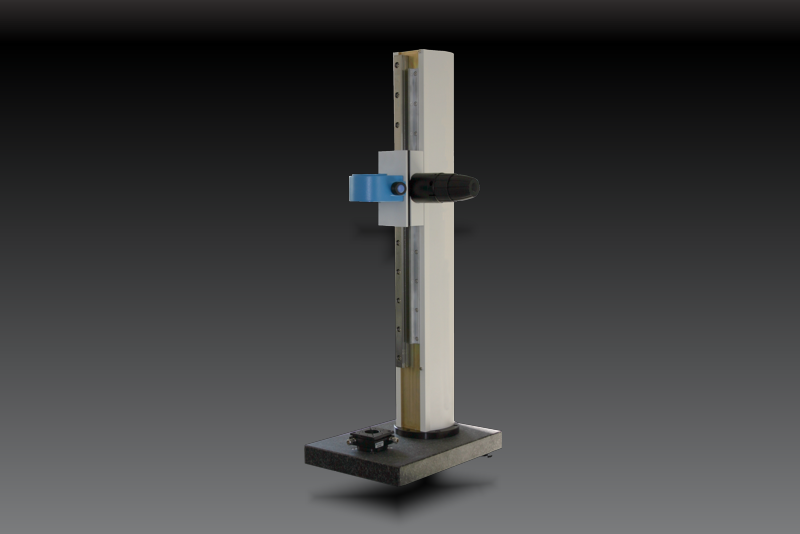

可调节支架 D40/D65

MÖLLER-WEDEL OPTICAL为激光干涉仪VI-direct 10, 16 & 28和VI direct 50提供有可调垂直支架,带有出色的直线度和稳定性。

特性:
粗调、精调单手操作
调整范围530 mm
精调分辨率1 µm
内置测量系统(与曲率半径显示器兼容)
分辨率1 µm
精度3 µm
固定夹具D40/D65
大理石基座,配可倾斜台、XY调整台及/或相移装置,可用于相移软件INTOMATIK-N

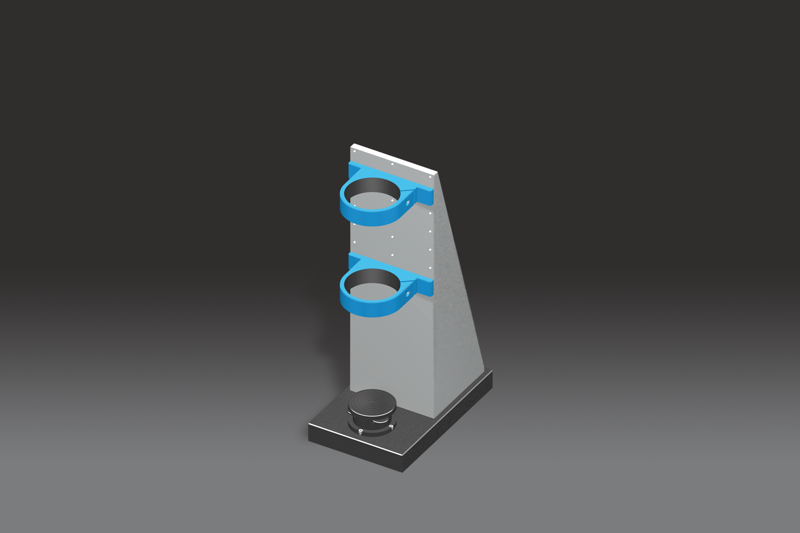

可调节支架 D128

MÖLLER-WEDEL OPTICAL为激光干涉仪VI-direct 100提供有可调垂直支架,非常稳定并节约空间。 它配有大理石基座,配可倾斜台、XY调整台及/或相移装置,可用于相移软件INTOMATIK-N

在水平测量球面元件的曲率半径时,有两种可调样品及标准平晶、球面标准镜夹具(2轴及4轴)可供选择。

订货号 描述

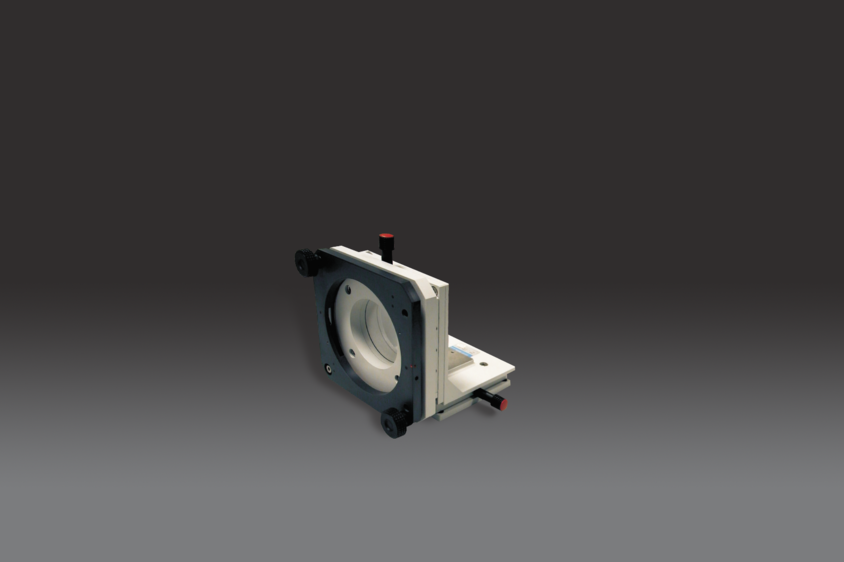

244 243 4轴可调夹具
244 246 2轴可调夹具

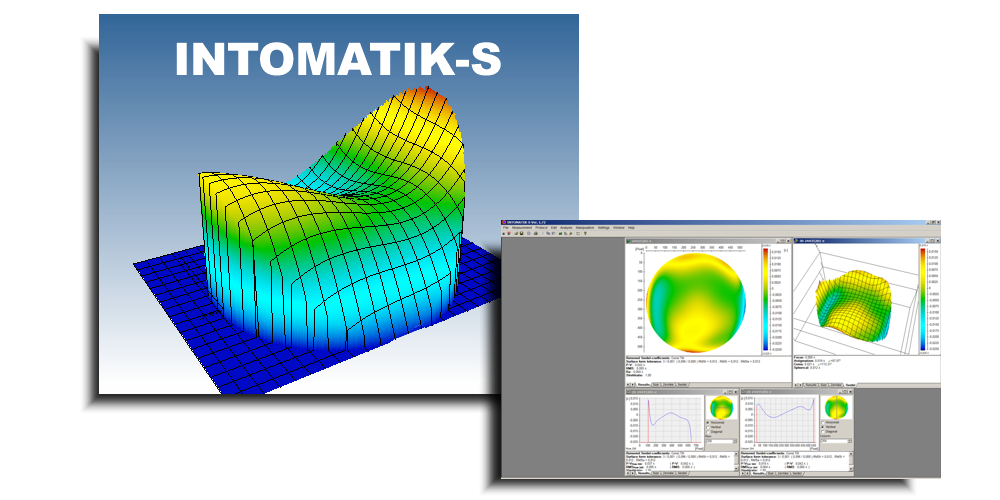

INTOMATIK - S

根据ISO 10110-5标准,评估单幅张开条纹干涉图像
无需相移装置
与相移评估不同,无法测量面形偏差
操作系统Windows® XP/7/10
使用全部相机分辨率以达到更大的测量面积
坐标单位可以选择像素,毫米或英寸
自动协议生成
输出结果格式为"*.opd"或者原始数据,以供进一步处理

了解更多

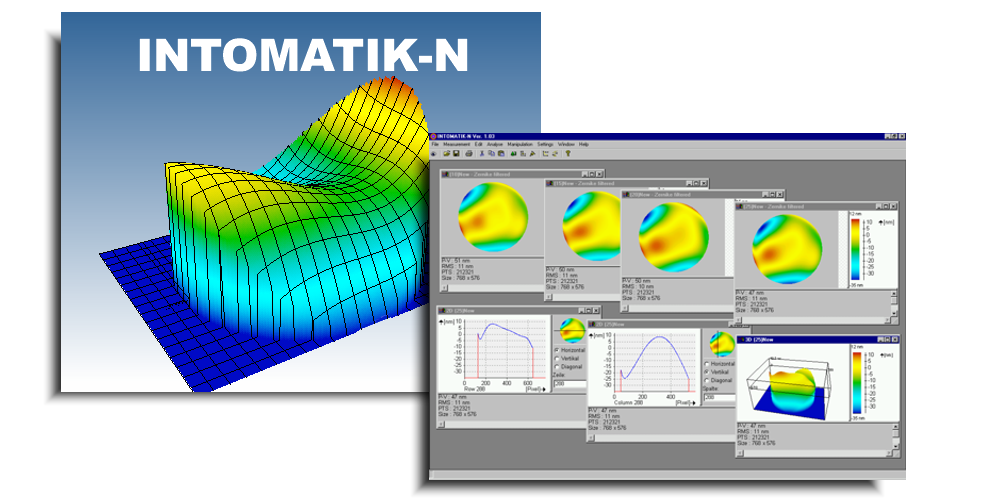

INTOMATIK - N

根据ISO 10110-5标准,评估相移干涉条纹
操作系统Windows® XP/7/10
使用全部相机分辨率以达到更大的测量面积
坐标单位可以选择像素,毫米或英寸
手动及自动校准相移装置
自动协议生成
输出结果格式为"*.opd"或者原始数据,以供进一步处理

了解更多

更多资料:
