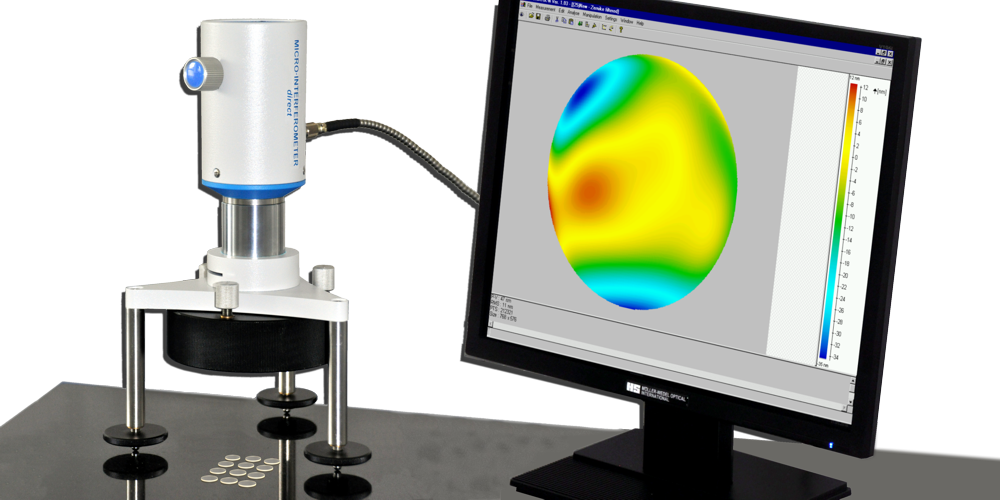

Micro激光干涉仪VI-direct

Micro激光干涉仪把平面度测试扩展到最小的直径。

该菲索(Fizeau)激光干涉仪可以测量直径0.8~3.6 mm的光学元件的平面度。

它经济划算,可以测量微棱镜、激光晶体、光纤端面等。

特性

  • 通过USB端口直接连接计算机,无需图像采集卡
  • 采用高分辨率(1600x1200像素)数字相机
  • 由于曝光时间短,所以可以做到对震动不敏感
  • 多种光学及机械附件可选
  • 可以垂直、水平或倾斜使用,可以灵活满足特种测量任务所需
  • 由于其紧凑设计,也可集成至特种应用工作站
  • 肉眼评估或可选借助INTOMATIK - S软件评估
  • 光源:光纤耦合的稳频或非稳频的氦氖激光器(λ=632.8 nm)或稳频激光二极管(λ=635 nm)
  • 技术数据

    型号 微型激光干涉仪 VI-direct
    订货号 244 318
    激光干涉仪类型 Fizeau
    相机分辨率 1600x1200像素
    激光器 光纤耦合的氦氖激光器
    632.8 nm波长
    测试口径 0.8至3.6 mm
    肉眼评估的测量不确定度 λ/10
    计算机评估的测量不确定度 λ/20

    推荐附件:

    针对你的测量任务,我们有多种与VI-direct配套的附件。

    下面是我们提供的选件。

    如需更多信息,请联系我们

    激光器

    我们提供为激光干涉仪VI-direct系列提供光纤耦合的稳频或非稳频的氦氖激光器(λ=632.8 nm)或稳频激光二极管(λ=635 nm)。

    注意:此激光器特别为激光干涉仪VI-direct系列设计,不能用于其它产品。

    标准平晶D30(λ/30)

    订货号 描述 说明
    244 351 标准平晶D30 用于激光干涉仪VI-direct/通光孔径 10,16,28 mm及微型激光干涉仪VI-direct

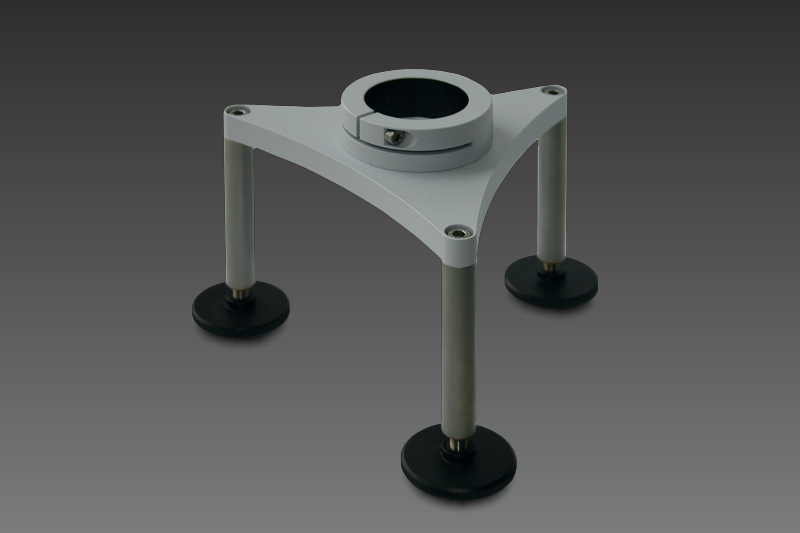

    三脚架座D40

    这个节省空间的三脚架D40用于微型激光干涉仪direct 和干涉仪VI direct 10,16及28 mm通光孔径, 例如:在光学车间的品管部门测试平面。

    订货号 描述
    223 086 三脚架座D40

    备注:也可用于40 mm口径的光学自准直仪及ELCOMAT direct型号。

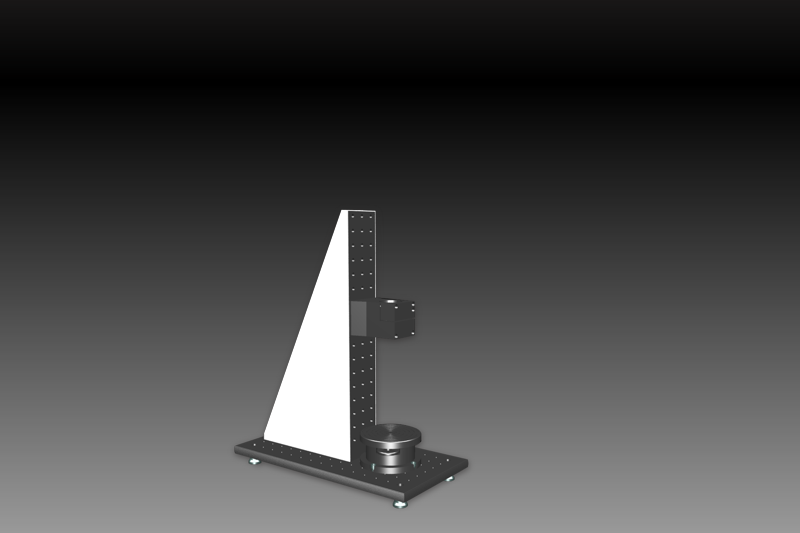

    垂直支架D40

    该垂直支架非常稳定、节省空间,用于激光干涉仪VI direct 10,16或28,以测量光学平面。你可以连同订购一个倾斜台或者一个集成相移装置的倾斜台,以与我们的INTOMATIK N相移测量软件联用。

    订货号 描述
    223 108 垂直支架D40,带倾斜台
    223 165 垂直支架D40,带倾斜台及相移装置



    INTOMATIK - S

    根据ISO 10110-5标准,评估单幅张开条纹干涉图像
    无需相移装置
    与相移评估不同,无法测量面形偏差
    操作系统Windows® XP/7/10
    使用全部相机分辨率以达到更大的测量面积
    坐标单位可以选择像素,毫米或英寸
    自动协议生成
    输出结果格式为"*.opd"或者原始数据,以供进一步处理

    了解更多

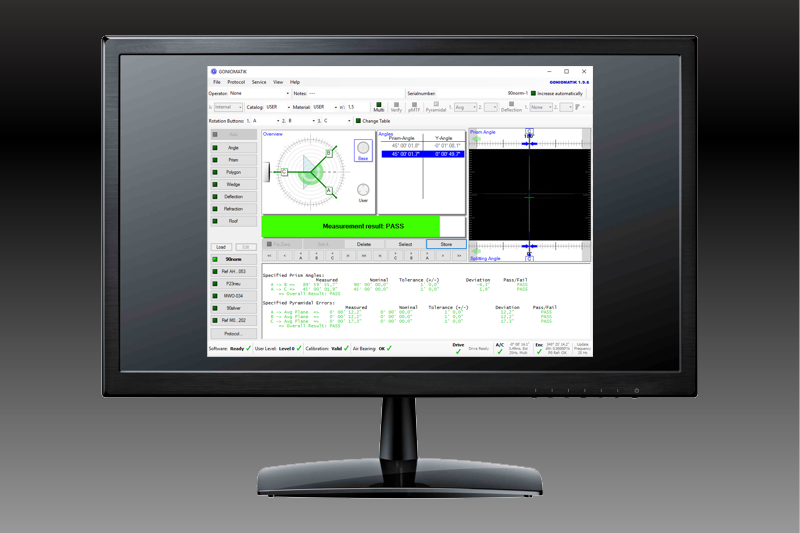

    显示器+迷你计算机

    迷你计算机(Windows® 10),配19"显示器。它节省空间,可用于连接 MÖLLER-WEDEL OPTICAL 的测量仪器,运行ELCOdirect和INTOMATIK - S软件。

    订货号 描述 说明
    229 933 显示器+迷你计算机 用于ELCOdirect和INTOMATIK - S软件
