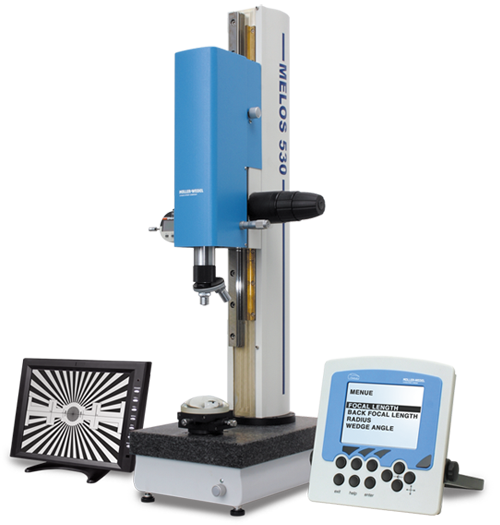

焦距/球径测量仪—MELOS 530



测量组合MELOS 530可以方便、快速的测量有效焦距(EFL) 、后截距、曲率半径以及楔角。

与其它测量系统相比,其最大优势在于:

  • 可以快速在不同测试模式间快速切换
  • 在单独的显示器上直接读取测量结果,无需依赖计算机
  • 直接在显示器上观察分划线图像,可以精密调整像平面
  • 通过手动调整,测量过程完全可控

焦距/球径测量仪MELOS

MELOS 530是您迅速、方便的测量有效焦距、后焦距、曲率半径光楔角度表面面形误差的最佳仪器。

它的应用范围包括:

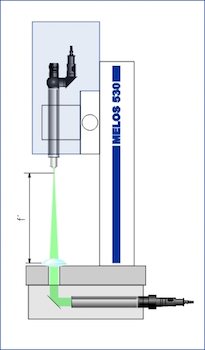

测量正焦距:


准直仪将一个刻线投射至无限远。样品在其焦平面上产生一个该刻线的图像。刻线图像的尺寸仅取决于已知的准直仪的焦距和需要测量的样品的焦距。

因此,由一台自准直仪和一个显微物镜构成一个读数望远镜,由它对刻线图像的尺寸进行测量后得出焦距。

技术数据

焦距测量范围: 5mm… 500mm
自由开度: 28mm
最大样品直径: 200mm
重复性: 0.04% … 0.2%
测量精度: 0.3%

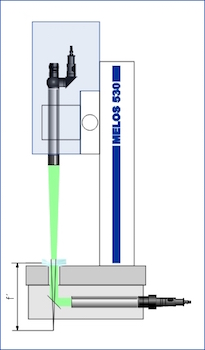

测量负焦距:

准直仪将一个刻线投射至无限远。样品在其焦平面上产生一个该刻线的图像。

由一台自准直仪和消色差附件构成一个读数望远镜,由它对虚拟刻线图像的尺寸进行测量后得出焦距。

测量过程是在显示器上的菜单提示下进行的。

技术数据

技术数据
焦距测量范围: -5mm… -580mm
自由开度: 28mm
最大样品直径: 200mm
重复性: 0.04% … 0.2%
测量精度: 0.3%

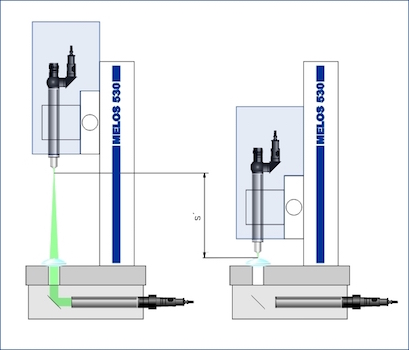

测量后截距:

准直仪将一个刻线投射到无限远。样品在其焦平面上产生该准直仪刻线的图像。

由一台自准直仪和消色差附件构成一个读数望远镜。通过垂直移动读数望远镜,就可以得到刻线图像距样品表面顶点的距离。

测量过程是在显示器上的菜单提示下进行的。

技术数据

焦距测量范围: 5mm… 530mm
自由开度: 28mm
最大样品直径: 200mm
重复性: 0.02% … 0.2%
测量精度: 0.3%

测量凸/凹球径:

使用一台带有消色差附件的自准直仪。该自准直仪在其消色差附件的焦平面上产生一个刻线图像。

系统会在曲率的中心及样品表面的顶点产生自准直图像。这两点间的垂直距离就是曲率半径,它就是测量对象。

测量过程是在显示器上的菜单提示下进行的。

技术数据

凸球径测量技术数据
焦距测量范围: 2mm… 530mm
自由开度: 28mm
最大样品直径: 200mm
重复性: 0.02% … 0.2%
测量精度: 0.3%



凹球径测量技术数据
焦距测量范围: -2mm… -480mm
自由开度: 28mm
最大样品直径: 200mm
重复性: 0.02% … 0.2%
测量精度: 0.3%

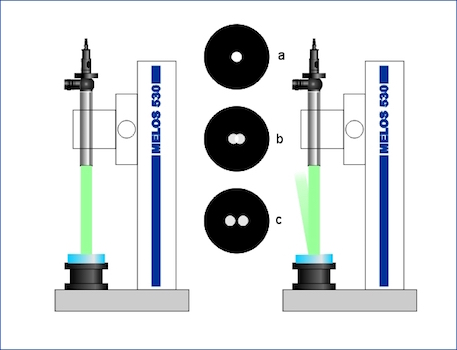

测量光楔角度及平行度:

使用一台带旋转刻线仓的自准直仪。该自准直仪带有一套6个针孔。一个针孔代表一个特定的光楔角度。

自准直仪发出的平行光由样品的两个表面反射。每个反射均形成一个自准直图像。

如果两个针孔图像重合,则表明其表面是平行的。否则将会产生两个图像。光楔角度可能会在针孔给定的公差范围之内或之外。

技术数据

光学参数 自准直仪焦距 针孔的公差范围 测量精度
平行度 140mm 30",1',2',3',4',5' 8"
平行度 300mm 10",20",30",1',2',3' 3"
90°棱镜角度 140mm 15",30",1',1.5',2',2.5' 4"
90°棱镜角度 300mm 5",10",15",30",1',1.5' 2"
屋脊棱镜角度 140mm 7.5",15",30",45",1',1.25' 2"-3"
屋脊棱镜角度 300mm 2.5",5",7.5",15",30",45" 1"-2"
