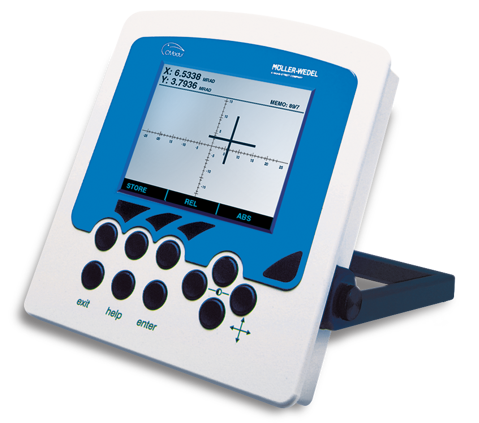

智能控制显示器

此通用的控制显示器评估自准直信号,并可以适用于所有MÖLLER-Wedel Optical的ELCOMAT系列电子自准直仪的测头。

大型的LCD显示器令测量数值的读取非常方便。它可以保存2000个测量数值。

您也可以通过其RS 232/USB接口将它连接到计算机,用于进一步的评估和存档。

技术数据

计算机接口 RS-232 / USB
电压 90...250 V / 50...60 Hz

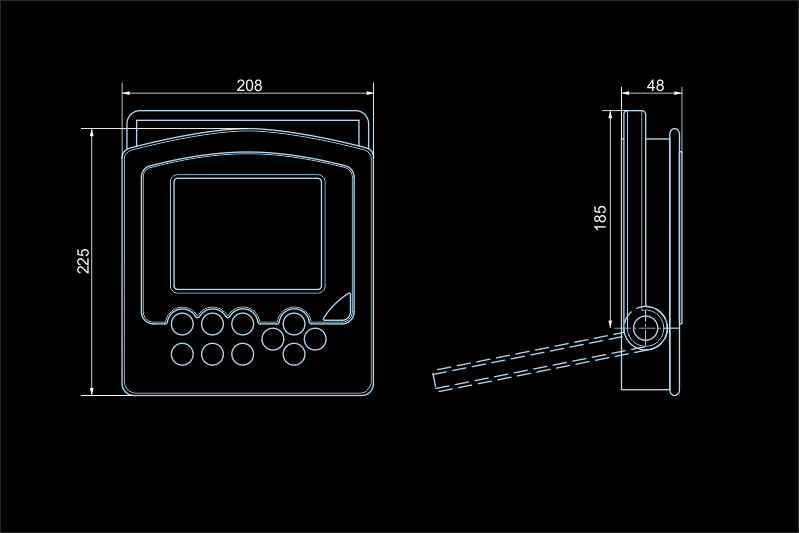

尺寸 208 x 230 x 48 mm
重量 1.2 kg

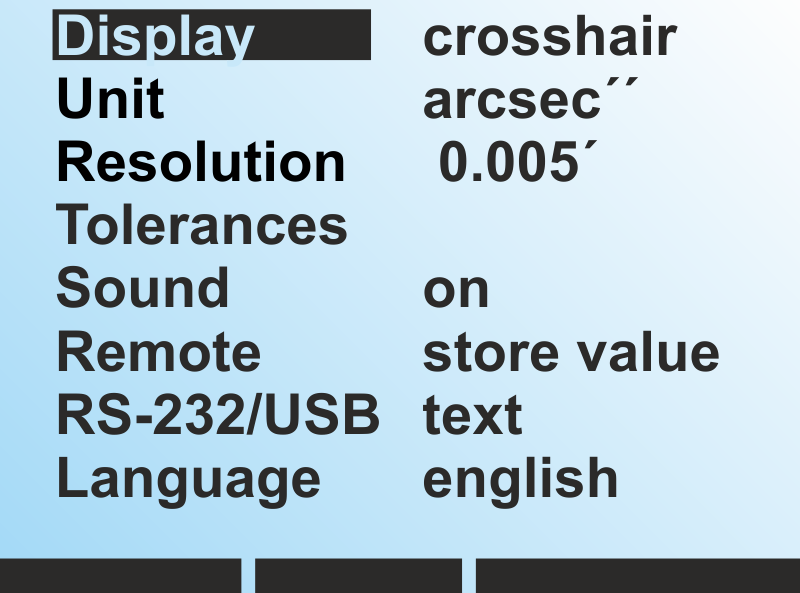

显示方式

根据测量任务,你可以选择三种显示模式:

以大数字方式显示测量数据
以表格方式显示测量数据
以十字线和小数字方式测量数据

另外可选择的模式是找准模式。它有助于自准直仪的预找准-特别适用于对较小表面或较低反射率表面找准

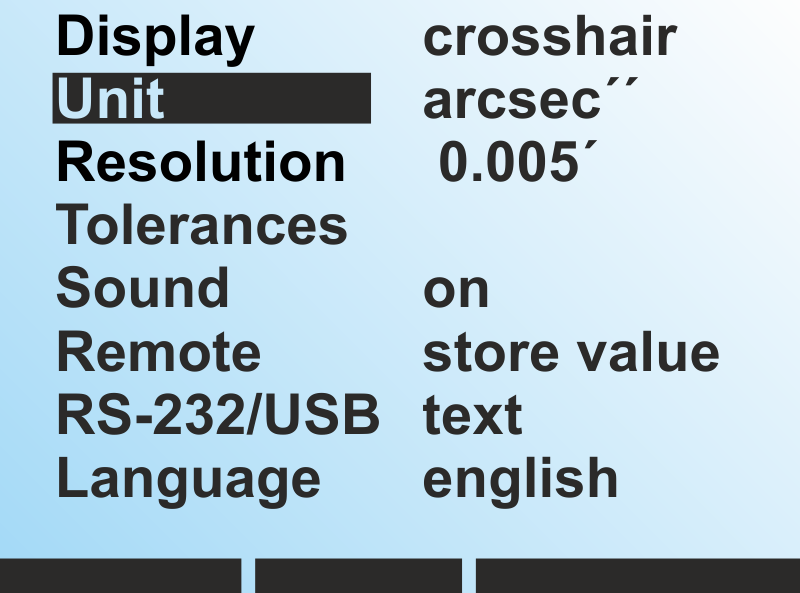

显示单位

你可以根据不同的测量任务,选择5种不同的角度单位:
arcsec" 秒
degree° 度
degree°/min'/sec" 度/分/秒
milliradian 毫弧
u/m 微米/米

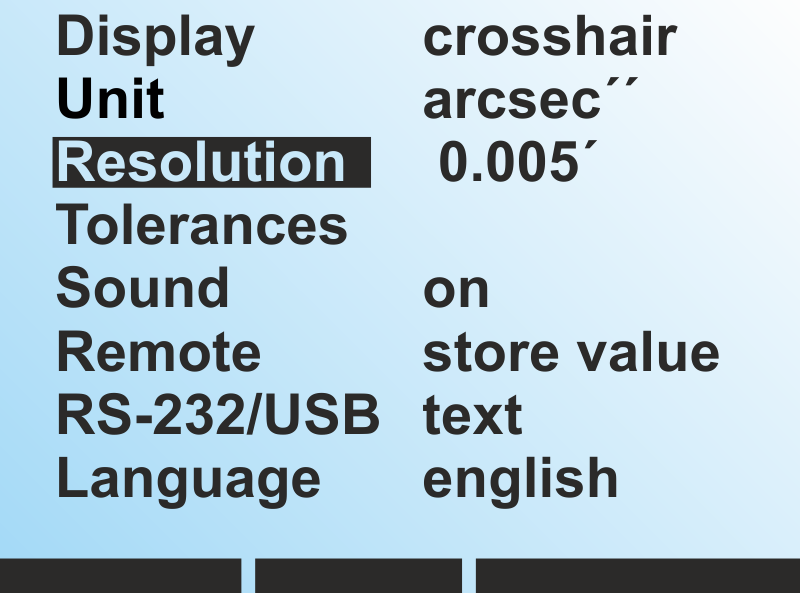

显示分辨率

你还可以根据测量任务和使用环境,在0.01"~10"之间选择不同显示分辨率:
0.001"
0.002"
0.005"
0.01"
0.02"
0.05"
0.1"
0.2"
0.5"
1"
2"
5"
10"

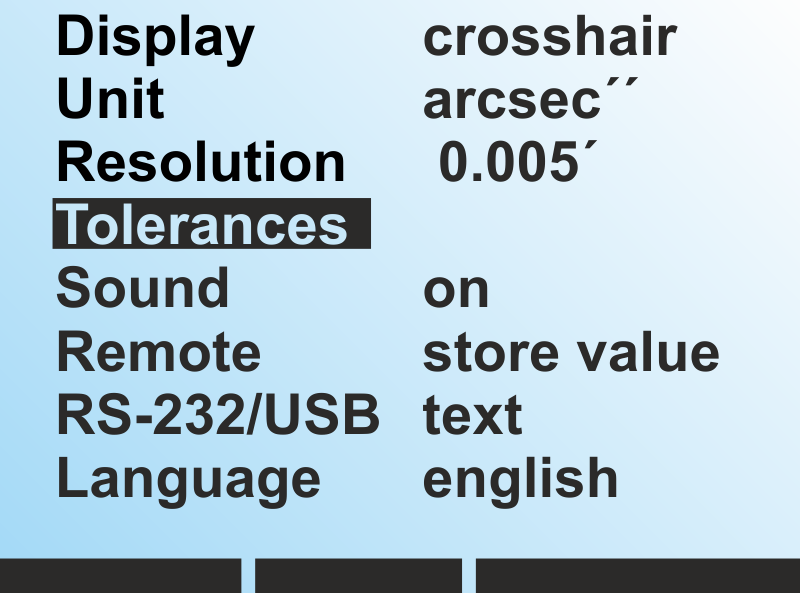

公差

该控制显示器也允许设置公差带,以进行公差测试。

你可以选择两种公差带:
圆形
方形

这两种公差带的尺寸自由可调。

红外遥控

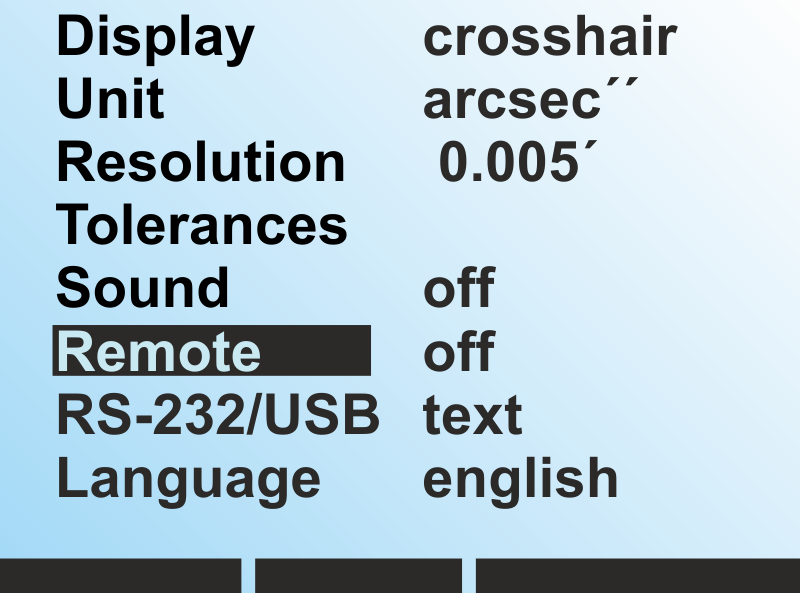

遥控菜单定义了遥控器按键的功能。它可以在下面四个功能间切换:

Remote off 取消连接
Remote external 连接至外部的遥控器(如其它线控器)
Remote store value 将测量数据存储内存
Remote set zero 将数值清零,以进行相对测量

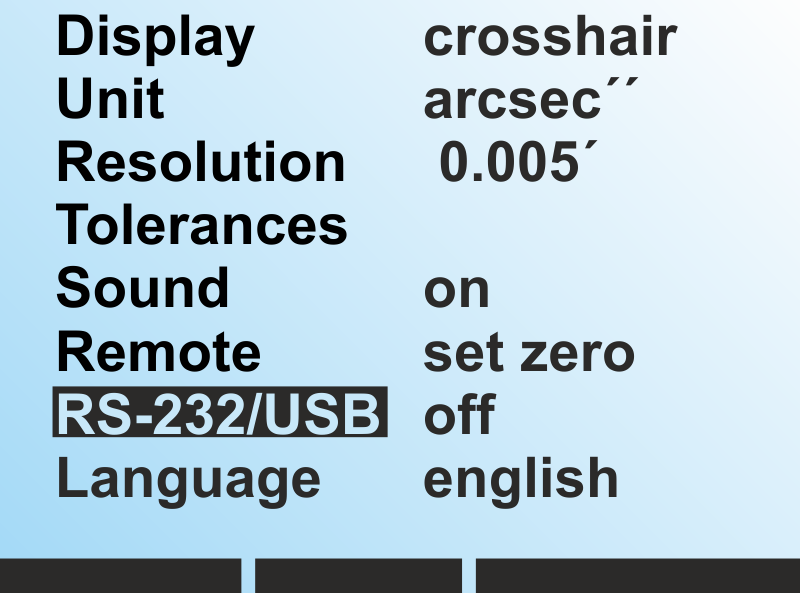

RS232 / USB 接口

该控制显示器各有一个USB和RS-232 接口,所以其测量数据可以经USB或RS-232接口传输至计算机。它有两种数据协议可供选择。兼容协议是与已停产的ELCOMAT 2000格式兼容,文本协议是现代输出格式。每一台ELCOMAT vario、ELCOMAT 3000、ELCOMAT HR随机都配备了采用文本协议的简单连接软件INCOLINK

Off 停用RS-232/USB接口
Text 输出模式为文本格式
Compatible 输出模式为兼容模式,用以连接已停产的ELCOMAT 2000

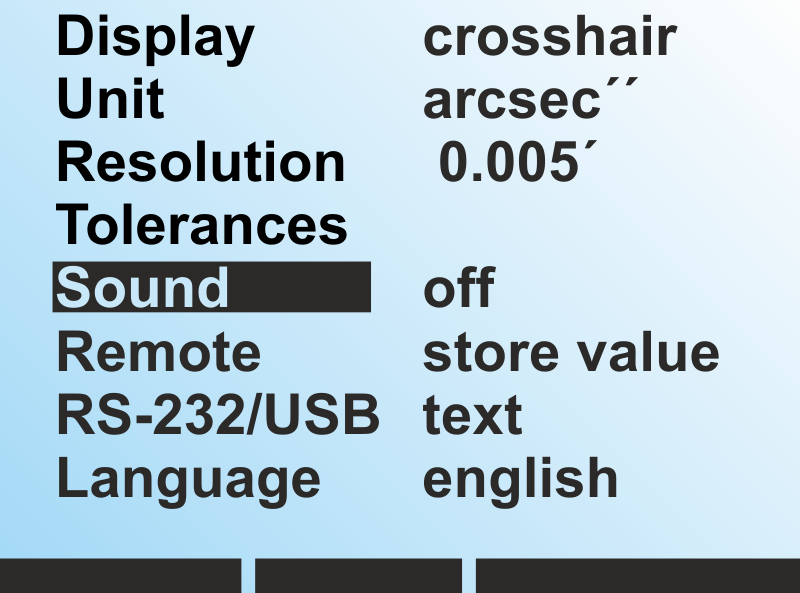

声音和语言

声音(检测到测量信号时)可以打开或关闭。

你还可以选择两种显示语言:

German 德语
English 英语

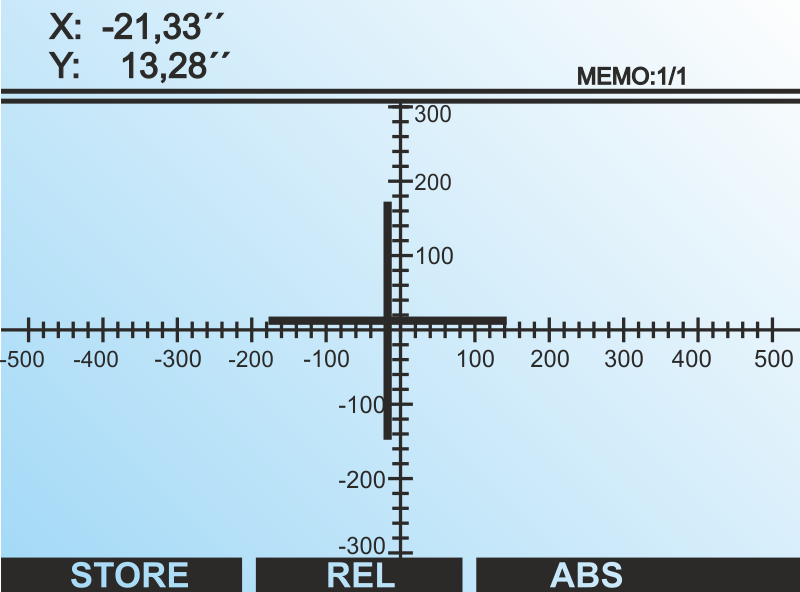

电子放大

当工作于图形化十字线显示模式时,你可以使用电子ZOOM功能来放大图形显示-这在精调自准直仪或受测样品时非常有效。

放大共有9档。
