直线度/平面度测量软件ELCOWIN

ELCOWIN借助电子自准直仪ELCOMAT系列(除ELCOMAT direct系列外)测量机床导轨的直线度、垂直度和平行度,以及台面的平面度。它可以同时获取自准直仪的双轴(垂直和水平方向)的测量数值并进行评估。数据获取是软件自动控制的,但你也可以通过键盘手工输入测量数值。

备注:英文32/64位Windows®程序

订货号 描述
219 736 直线度/平面度测量软件ELCOWIN

测量原理

从原理上来说,几何数据是测量对象上不同位置的倾斜角变化而计算得到的。自准直方法下,标准反射镜相对与测量系统光轴在不同位置上的倾斜,可以在双轴-水平和垂直方向-测量得出。

这些倾斜角度数值会输入ELCOWIN。根据测量任务,ELCOWIN从中计算出受测样品的直线度、垂直度、平行度或平面度。其测量精度只会受使用的ELCOMAT及环境干扰的影响。

操作

ELCOWIN非常方便使用。针对不同的测量任务,您可以创建不同的测量模板。

而且,ELCOWIN可以编辑、评估、存储测量结果,且具有详尽的测量报告,其图片可自由编辑和放缩。你还可以通过额外的 Windows® 剪贴板或生成文本文件的方式,对测量结果进行进一步的编辑和评估。

因其界面友好和测量简便的设计,你可以将全部测量和评估参数存储于配置文件中。

测量过程

测量过程几乎全部是软件控制的。所有的测量都是基于存储有重要测量参数(如:测量点位置、数量、使用的测量轴数)的测量模板。

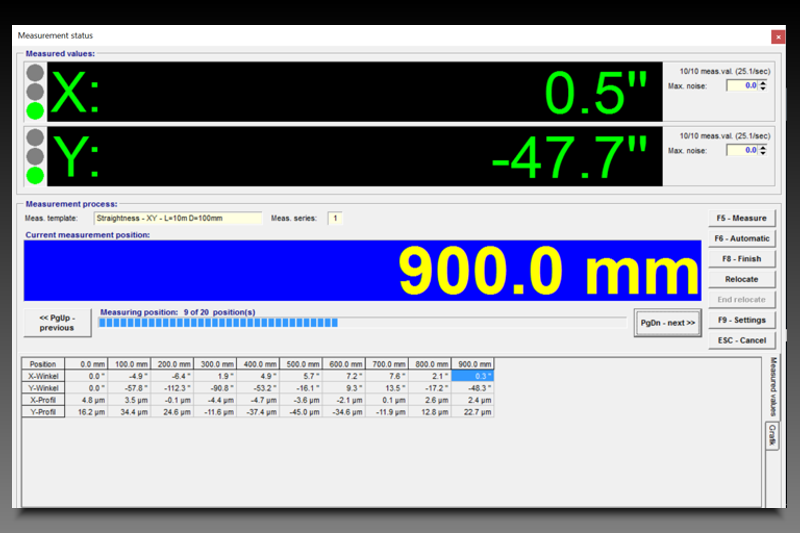

测量窗口

测量窗口显示测量进程,您可以看到当前测量工作的所有基本信息,比如:测量数值、使用的测量模板,当前或下一个测量位置等。您可以开始、停止、中止或重新开始测量。在测量数值获取期间,不正确的测量数值可以在其对应的测量位置重新进行测量。测量数值的获取可以通过键盘或遥控器手工进行,也可以通过您设定的时间间隔自动进行,当然,您也可以完全手工输入数值。

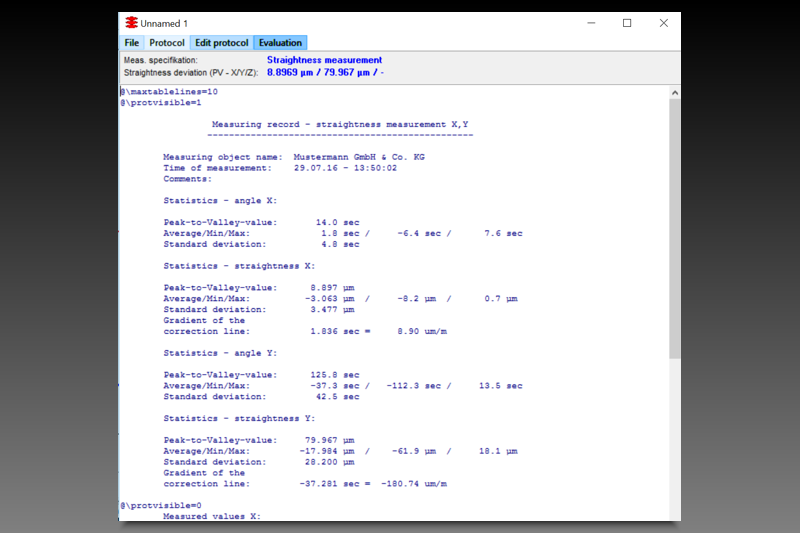

测量报告

测量结果报告的格式和图片可以自由设定。ELCOWIN可以将测量数据和测量报告存储为不同格式的文本文件,以保证可以在其它应用上使用。

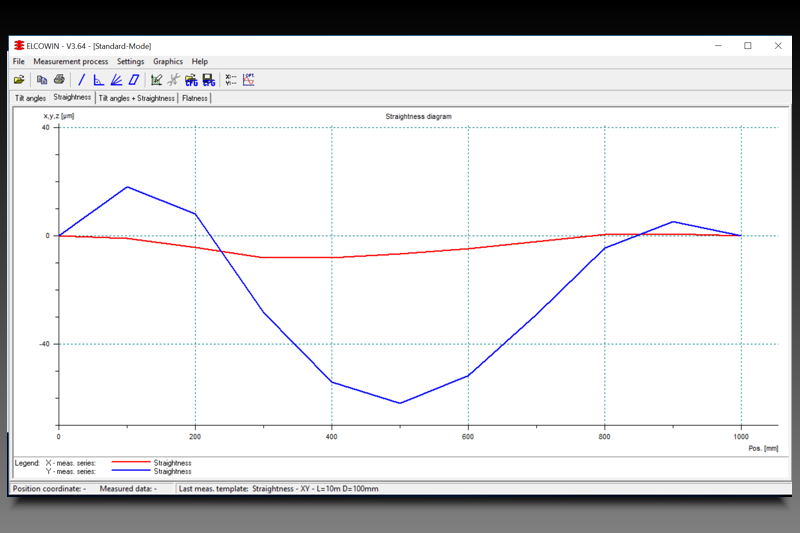

为了比较不同的测量,ELCOWIN可以在同一张图片上生成多次测量结果,当然,你可以针对每一次测量自由设定其参数。
