转台精度测量软件RTM

RTM是根据VDI/DGQ 3441、VDI 2617及ISO 230-2标准,测量转台位置的不确定度。它的测量借助电子自准直仪ELCOMAT系列(除ELCOMAT direct系列外)及多面棱镜做为角度基准。

此软件可以测量分度台的分度误差、倾角回转误差,以及评估转台的位置不确定度和定位精度。

RTM的开发是为了满足机床制造行业的需要,并已在世界各地的许多地点做为一个标准软件。

备注:英文Windows®程序

订货号 描述
219 743 转台精度测量软件RTM

测量及评估

RTM软件的研发是基于VDI/DGQ和ISO230-2对转台的旋转定位精度的评估指引,提供了如下功能:

以固定角度间隔定义样品上的测量(名义)位置做为全圆或节圆,或完全自由选择

可选通过2个自准直仪轴(X,Y)同时获取俯仰角Pitch和滚动角Roll误差

存储并考虑使用的角度参照物(多面棱镜)已知的(认证的)角度

支持线性、钟摆式及阶梯式步进定位步骤,可选单向或双向

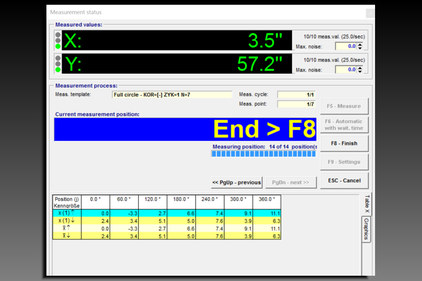

手动、遥控或触发工记录自准直仪的测量数值

可选手动输入测量数值

将所有的测量参数存为模板,以方便重复测量

根据VDI/DGQ 3441、VDI 2617及ISO 230-2标准评估并呈现测量数值(其它标准请另询)

计算出上述标准下的所有参数:如系统误差、间隙、重复性、位置误差、精度

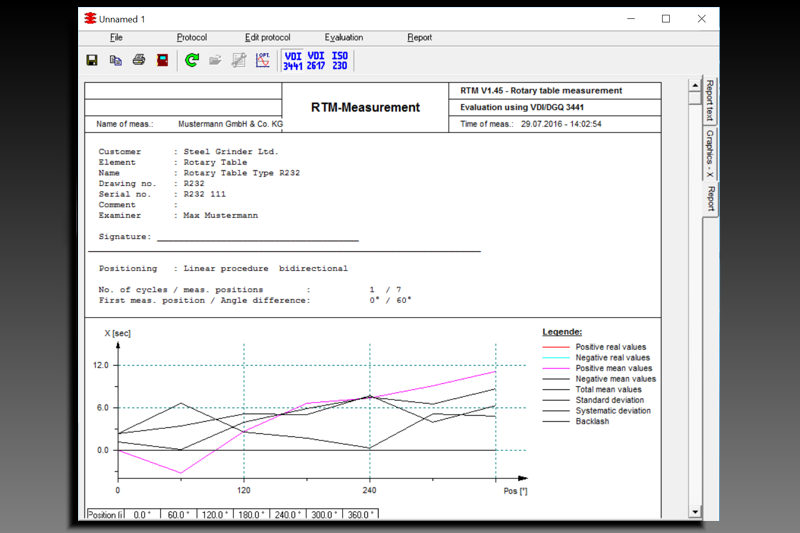

基于所使用的评估标准,生成带有图形的测量报告,可自由选择的报告文本及LOGO图片

保存并打印测量报告

密码保护的软件维护模式,以避免对设置及参数的误操作
