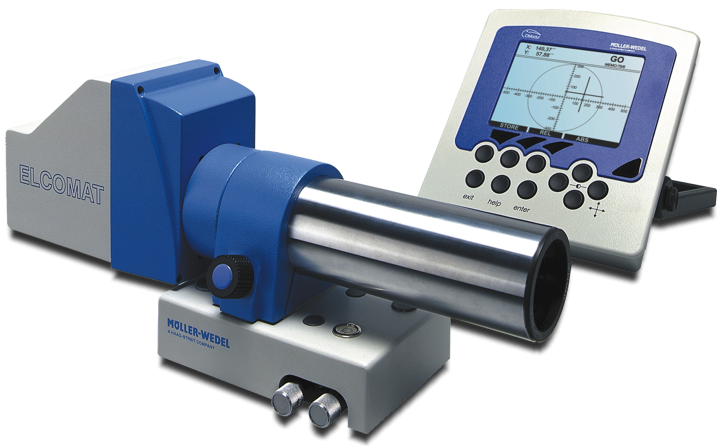

ELCOMAT 3000 用途广泛

ELCOMAT 3000是一台多用途的自准直仪-它具有极大的测量范围,并且在整个测量范围内都具有极高的线性精度。它可以用于生产车间,也可以用于各种校准实验室。

我们还有专业的测量软件,满足从导轨直线度、平行度、台面平面度测量,到转台定位精度等多种测量要求。

自1989年面世以来,ELCOMAT系列自准直仪畅销世界多年。在国内,我们的用户包括:中国计量科学研究院及各省市计量院(北京、上海、江苏、安徽、辽宁、大连、浙江、河北、山东等)、中科院(长春光机所、西安光电所、成都光电所、南京天文台、高能物理所、上海技物所、上海应用物理所、苏州医工所等)、大学院校(北京工业大学、北京理工大学、中国科技大学、华中科技大学、湖北工业大学等)。

主要优势

测量范围:高达± 1000",测量精度:任意20"内± 0.1",全程± 0.25",测量距离25米
可以倾斜、垂直使用
显示分辨率可选择:0.01", 0.02",0.05", 0.1", 0.2", 0.5"

主要技术指标

订货号 229 919
精度:任意20秒内 ± 0.1"
精度:全程 ± 0.25"
测量轴数 双轴
测量范围 在2.5 m 2000 x 2000"
测量范围 在5 m 1030 x 1030"
测量范围 在10 m 510 x 510"
测量范围 在20 m 260 x 260"
信号获取范围 约3600",双轴
分辨率 0.001"至10",可选择
重复性 0.05"
焦距 300 mm
光源 LED,波长660 nm
最小反射面直径 ø 5 mm(镀反射膜(反射率>85%))
ø 6 mm(未镀膜(反射率=4%))
通光孔径 50 mm
计算机接口 RS-232/USB
电压 90-250 V/50-60 Hz
尺寸—测头 420x95x135 mm
尺寸—控制显示器 208x230x48 mm
光管直径 ø 65 mm f7
重量—测头 3.8 kg
重量—控制显示器 1.2 kg
生产及供货 德国MÖLLER-WEDEL OPTICAL GmbH

选件:

针对你的测量任务,我们有多种与ELCOMAT 3000配套的附件。

下面是我们提供的选件。

如需更多信息,请联系我们

找像辅助及校准光楔

激光快速找准

激光快速找准

订货号:219 757

带磁吸

找像棱镜

找像棱镜

订货号:221 031

用于在短距离就反射镜快速找准自准直仪

精度校验光楔

精度校验光楔

订货号:223 244

用于现场快速校验自准直仪精度
双轴可调

底座、夹具及三脚架

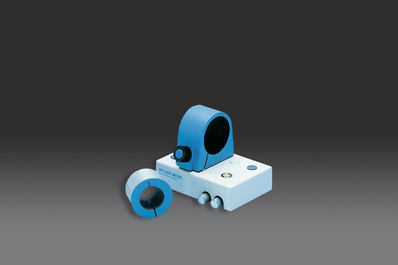

标准双轴可调底座

标准双轴可调底座

订货号:223 056

双轴± 2°可调
光轴高度:100 mm

不包含/不需要:
订货号:223 035 01
变径环
用于适配D40

稳定双轴可调底座

稳定双轴可调底座

订货号:223 024

更稳定、调整更精确
双轴± 4°可调
光轴高度:132 mm
体积较大,无法装入随机的便携保管箱中

固定底座

固定底座

订货号:223 037

光轴高度:62 mm
通过4枚M6螺丝固定

不包含/不需要:
订货号:223 035 01
变径环
用于适配D40

三脚架

三脚架

订货号:223 080 适用于223 024

订货号:223 082 适用于223 056
高度:630~1320 mm可调

反射镜

单面/双面反射镜D65

单面/双面反射镜D65

订货号:223 260 单面

订货号:223 262 双面,平行度:± 2"
反射镜直径:65 mm

反射镜D65全套

反射镜D65全套

订货号:223 271

包括:
订货号:223 264 反射镜底座100/50
订货号:223 269 侧面靠板
订货号:223 262 双面反射镜

磁吸底座

磁吸底座

订货号:223 282

带磁吸开关
可用于223 260/223 262反射镜

可调反射镜D100

可调反射镜D100

订货号:223 221

双轴± 2°可调
双面,平行度:± 2"
反射镜直径:100 mm
可用作可倾斜反射镜

8面棱镜

8面棱镜

订货号:205 307

精度:± 2"
反射镜材质:玻璃
反射镜直径:38 mm

12面棱镜

12面棱镜

订货号:205 313

精度:± 2"
反射镜材质:玻璃
反射镜直径:25 mm

磁吸反射镜D63

磁吸反射镜D63

订货号:223 210

双轴± 2°可调
带磁吸开关
磁吸固定或通过4枚M4螺丝固定
可用作可倾斜反射镜

五面棱镜

五面棱镜

订货号:221 015 带工装

订货号:221 016 带工装及光楔(光路一半90°垂直,一半180°穿过)
角误差:<± 2"

五面棱镜测头夹具D65

五面棱镜测头夹具D65

订货号:221 023

用于将光路垂直向上/向下

五面棱镜底座

五面棱镜底座

订货号:221 028

可通过移动X/Y轴,提高五面棱镜的精度
光轴高度:100 mm

软件

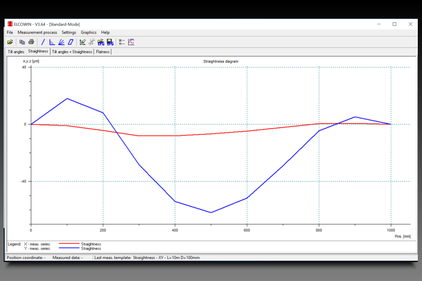

ELCOWIN

订货号:219 736

直线度/平行度/垂直度/平面度测量软件
英文32/64位Windows®程序
更多信息

RTM

订货号:219 743

转台精度测量软件
英文Windows®程序
更多信息
