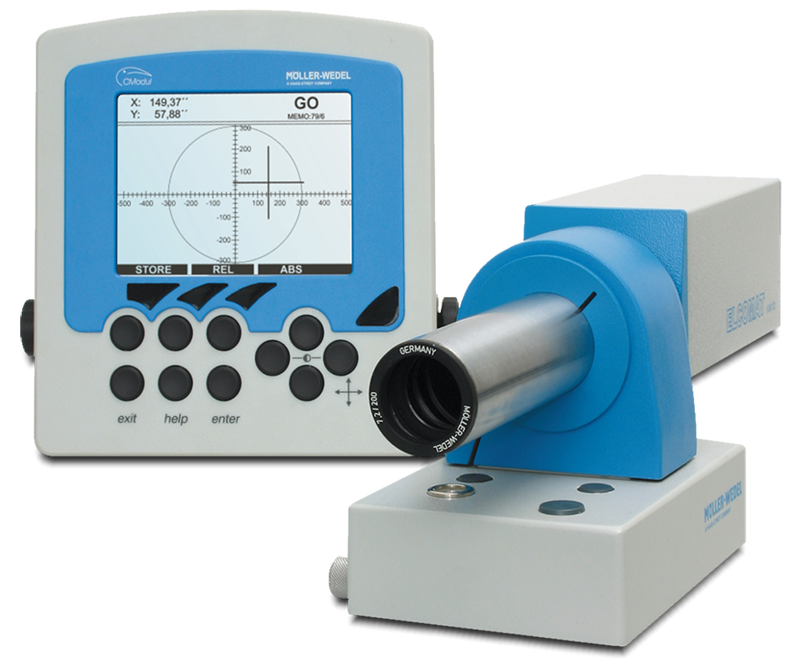

ELCOMAT vario 经济适用

ELCOMAT vario光电自准直仪配有不同的光管,可以为不同测量任务提供经济的解决方案。ELCOMAT vario主要为生产车间的使用而设计。 我们还有专业的测量软件,满足从导轨直线度、平行度、台面平面度测量,到转台定位精度等多种测量要求。 自1989年面世以来,ELCOMAT系列自准直仪畅销世界多年。在国内,我们的用户包括:中国计量科学研究院及各省市计量院(北京、上海、江苏、安徽、辽宁、大连、浙江、河北、山东等)、中科院(长春光机所、西安光电所、成都光电所、南京天文台、高能物理所、上海技物所、上海应用物理所、苏州医工所等)、大学院校(北京工业大学、北京理工大学、中国科技大学、华中科技大学、湖北工业大学等)。

主要优势

测量精度从± 0.4"至3",ELCOMAT vario是生产线上小角度测量的经济选择
可以倾斜、垂直使用
显示分辨率可选择:0.01", 0.02",0.05", 0.1", 0.2", 0.5"

主要技术指标

订货号 型号 测量范围(度) 精度(秒)
229 801 ELCOMAT vario 90/40 X:2.5° Y:1.7° ± 3"
229 802 ELCOMAT vario 140/40 X:1.5° Y:1.1° ± 2"
229 803 ELCOMAT vario 200/40 X:1.0° Y:0.7° ± 1.5"
229 804 ELCOMAT vario 300/40 X:0.7° Y:0.5° ± 0.8"
229 805 ELCOMAT vario 500/40 X:0.4° Y:0.3° ± 0.4"
229 806 ELCOMAT vario 300/65 X:0.7° Y:0.5° ± 0.8"
229 807 ELCOMAT vario 500/65 X:0.4° Y:0.3° ± 0.4"
229 808 ELCOMAT vario 500T/65*
* 紧凑型设计
X:0.4° Y:0.3° ± 0.4"
生产及供货 德国MÖLLER-WEDEL OPTICAL GmbH

主机包括:

ELCOMAT vario自准直仪测头
智能控制显示器
ELCOMAT测头至智能控制显示器之连接电缆
INCOLINK免费联机软件
RS232/USB连接电缆
电源适配器
红外遥控器
便携保管箱

选件:

针对你的测量任务,我们有多种与ELCOMAT vario配套的附件。

下面是我们提供的选件。

如需更多信息,请联系我们

找像辅助及校准光楔

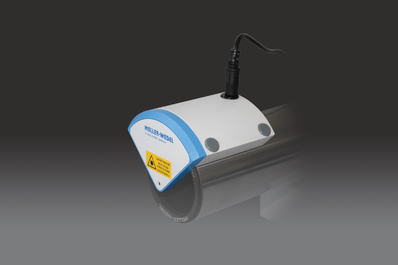

激光快速找准

激光快速找准

订货号:219 757

带磁吸

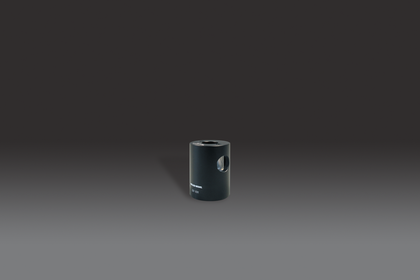

找像棱镜

找像棱镜

订货号:221 031

用于在短距离就反射镜快速找准自准直仪

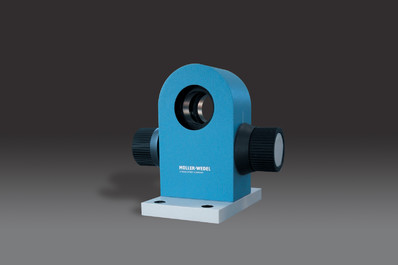

精度校验光楔

精度校验光楔

订货号:223 244

用于现场快速校验自准直仪精度
双轴可调

底座、夹具及三脚架

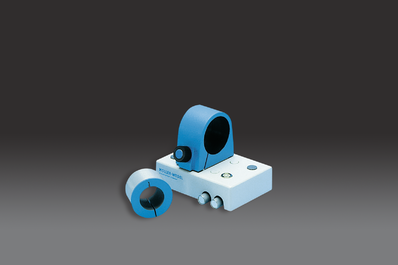

标准双轴可调底座

标准双轴可调底座

订货号:223 056

双轴± 2°可调
光轴高度:100 mm

订货号:223 035 01
变径环
用于适配D40

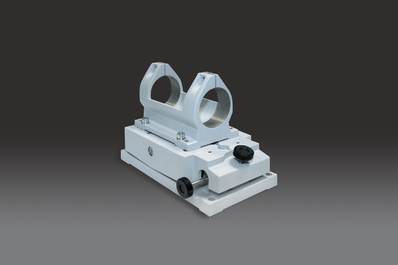

稳定双轴可调底座

稳定双轴可调底座

订货号:223 024

更稳定、调整更精确
双轴± 4°可调
光轴高度:132 mm
体积较大,无法装入随机的便携保管箱中

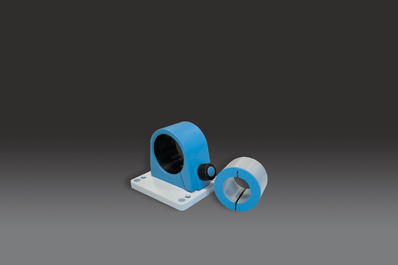

固定底座

固定底座

订货号:223 037

光轴高度:62 mm
通过4枚M6螺丝固定

订货号:223 035 01
变径环
用于适配D40

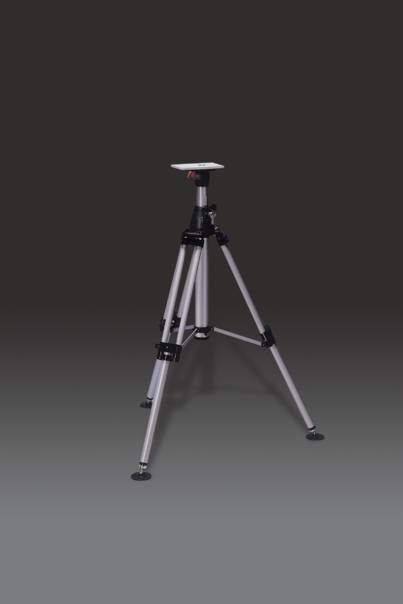

三脚架

三脚架

订货号:223 080 适用于223 024

订货号:223 082 适用于223 056
高度:630~1320 mm可调

反射镜

单面/双面反射镜D65

单面/双面反射镜D65

订货号:223 260 单面

订货号:223 262 双面,平行度:± 2"
反射镜直径:65 mm

反射镜D65全套

反射镜D65全套

订货号:223 271

包括:
订货号:223 264 反射镜底座100/50
订货号:223 269 侧面靠板
订货号:223 262 双面反射镜

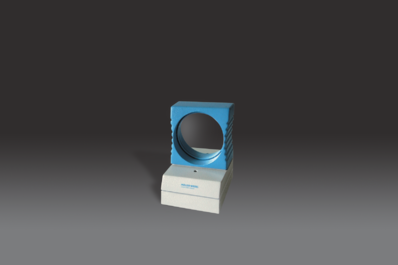

磁吸底座

磁吸底座

订货号:223 282

带磁吸开关
可用于223 260/223 262反射镜

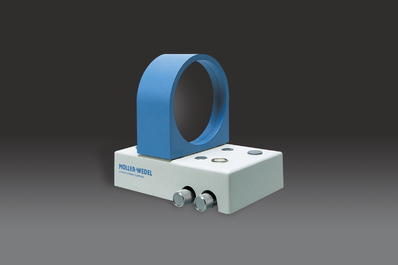

可调反射镜D100

可调反射镜D100

订货号:223 221

双轴± 2°可调
双面,平行度:± 2"
反射镜直径:100 mm
可用作可倾斜反射镜

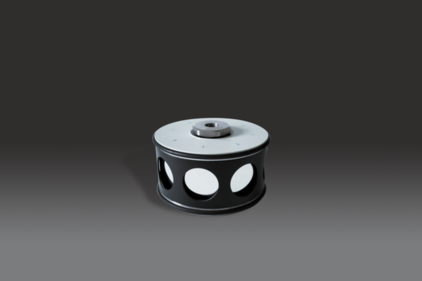

8面棱镜

8面棱镜

订货号:205 307

精度:± 2"
反射镜材质:玻璃
反射镜直径:38 mm

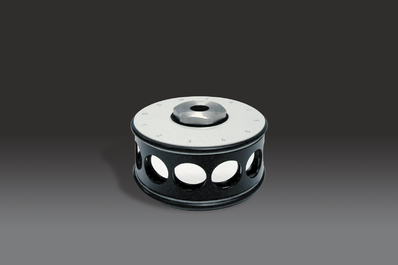

12面棱镜

12面棱镜

订货号:205 313

精度:± 2"
反射镜材质:玻璃
反射镜直径:25 mm

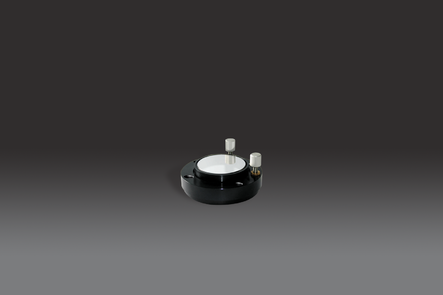

磁吸反射镜D63

磁吸反射镜D63

订货号:223 210

双轴± 2°可调
带磁吸开关
磁吸固定或通过4枚M4螺丝固定
可用作可倾斜反射镜

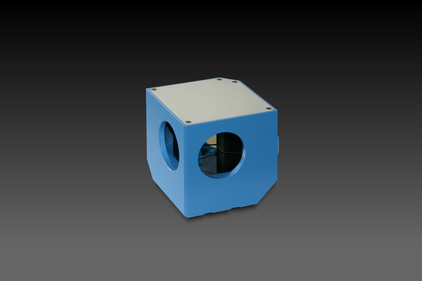

五面棱镜

五面棱镜

订货号:221 015 带工装

订货号:221 016 带工装及光楔(光路一半90°垂直,一半180°穿过)
角误差:<± 2"

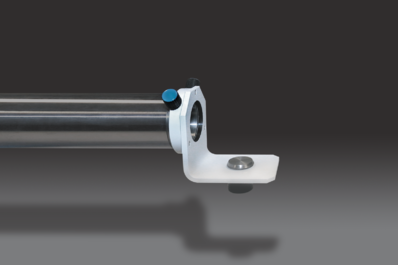

五面棱镜测头夹具D65

五面棱镜测头夹具D65

订货号:221 023

用于将光路垂直向上/向下

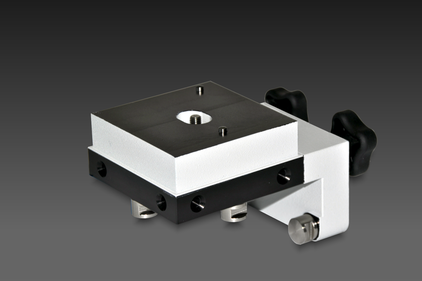

五面棱镜底座

五面棱镜底座

订货号:221 028

可通过移动X/Y轴,提高五面棱镜的精度
光轴高度:100 mm

软件

ELCOWIN

订货号:219 736

直线度/平行度/垂直度/平面度测量软件
英文32/64位Windows®程序
更多信息

RTM

订货号:219 743

转台精度测量软件
英文Windows®程序
更多信息
