准直仪/平行光管

准直仪(又称为:平行光管)将分划线的图像投射到一个特定的距离,通常是无限远。如果准直仪的分划线位于物镜的焦平面上,那么准直仪将发出一束平行光。此时,就不会生成分划线的实像。

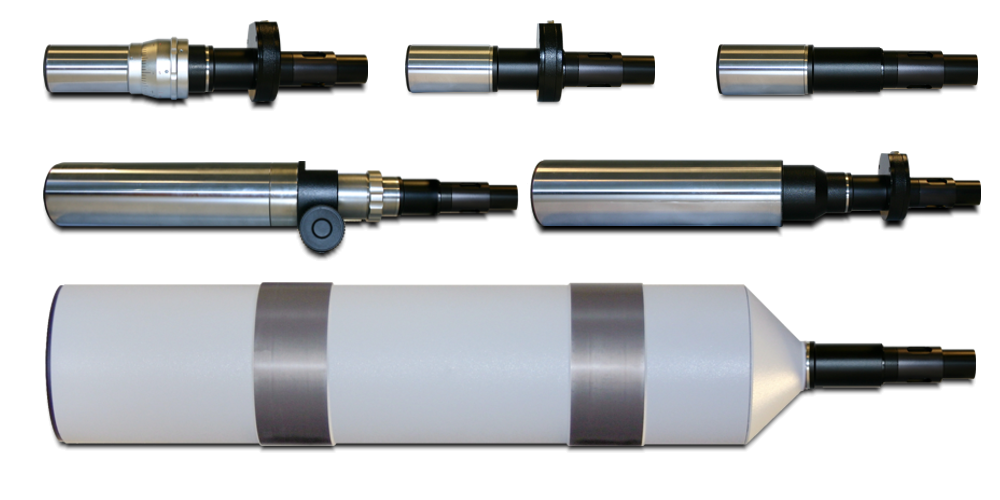

德国MÖLLER-WEDEL OPTICAL GmbH提供的准直仪包括有定焦和可调焦两种类型,并有选配分划线旋转选择器(SW)、双机械式测微鼓轮(MD)的型号。

准直仪—定焦

定焦的准直仪上分划线与物镜之间的距离是固定的。

如果没有其它约定,我们的定焦准直仪是在546nm下调校的。我们也可以根据客户要求调至其它固定距离或波长。

准直仪—可调焦

如果您测量时需要不同的光源波长,或者不同的焦点(有限远及/或无限远),可调焦的准直仪则是您的最佳选择。

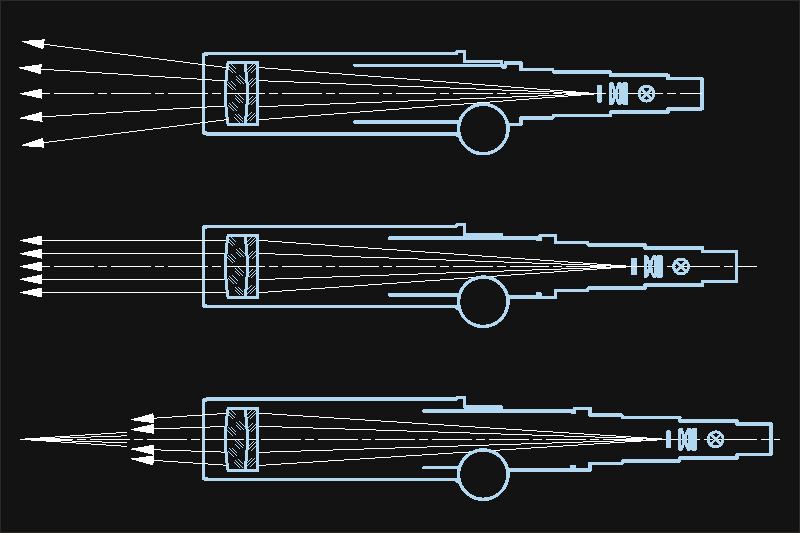

借助于光管延伸装置,您可以调整分划线与物镜的焦平面之间的距离。这样,先前的平行光就会变成聚敛光或发散光,并生成分划线的实像或虚像。
